Module Flipper Zéro externe 433 MHz ESP32S2 GPS avec écran 2,8 pouces
89,90 €
TTC
2 à 5 jours
1. Extension puissante pour Flipper Zero – 4 modules intégrés
Transformez votre Flipper Zero en une station d'analyse complète avec ce module externe tout-en-un, combinant RF 433 MHz, ESP32S2, GPS et un écran couleur 2,8 pouces. Cette extension vous permet de dépasser les limites du Flipper seul, en exploitant toute la puissance de l’ESP32 et de modules avancés pour la capture, le décodage et l’analyse de signaux.
Modules intégrés :
-
📡 RF 433 MHz : Analyse et transmission des signaux Sub-GHz
-
🌍 Module GPS : Géolocalisation et timestamping de signaux
-
📶 ESP32S2 : Puissance de traitement WiFi et extensions via Predator
-

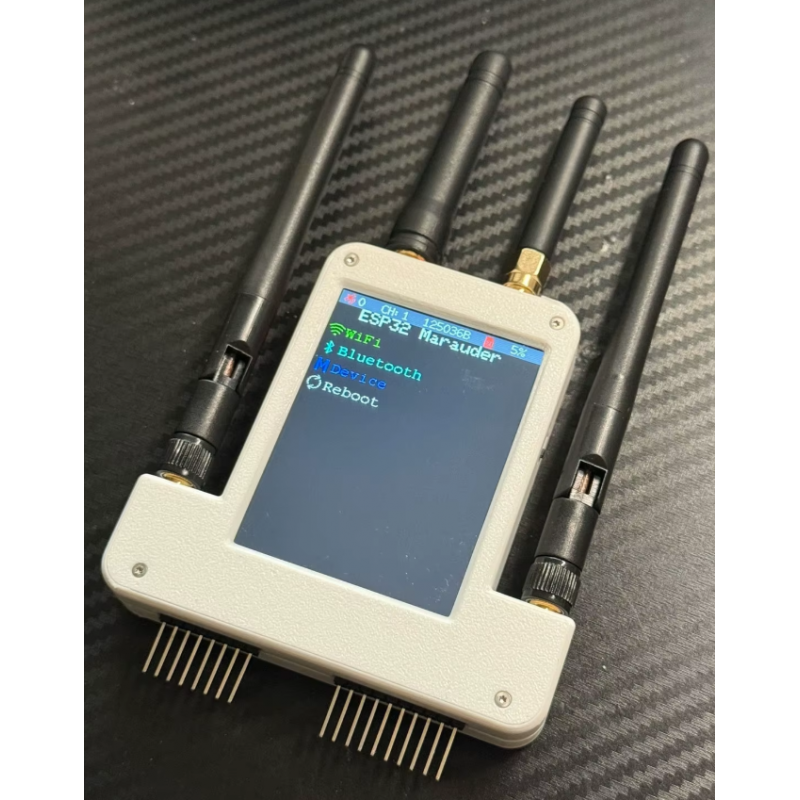

📺 Écran 2,8” : Interface Predator tactile pour visualisation directe
2. Connectivité avancée – GPS et RF partagés avec Flipper Zero
Grâce à une conception modulaire intelligente, le module GPS peut être alimenté soit par le Predator, soit par le Flipper Zero, vous laissant le contrôle total selon votre scénario d’usage. Le module RF s’intègre directement au menu Sub-GHz du Flipper Zero, vous permettant une utilisation immédiate et fluide via le firmware habituel.
Avantages techniques clés :
-
✳️ Broches 15 et 16 utilisées : intégration propre et sécurisée
-
🛡️ Protection TVS sur chaque broche : sécurité contre surtensions
-
🎨 Identification couleur des broches : installation facile
-
🔋 Batterie 800 mAh intégrée : autonomie mobile
-
📡 Antenne 3dBi incluse : réception améliorée des signaux RF
- AS-922
- Hacking
-
Description
Mode WiFi, analyse de paquets, visualisation directe
Le module ESP32S2 vous donne accès au menu WiFi Predator via l’application Predator, permettant l’analyse de réseaux, de paquets, et le sniffing WiFi avec une interface visuelle riche. L’écran 2,8 pouces offre une navigation claire, en temps réel, sans dépendre d’un PC ou d’une interface externe.
Utilisez le Predator avec ou sans Flipper Zero — il conserve toutes ses fonctions même en standalone.
Le module ESP32‑S2 est basé sur le projet ESP32Marauder (dépôt maintenu par justcallmekoko). Ce firmware fournit les fonctionnalités Wi‑Fi et les outils embarqués utilisés pour les opérations réseau et le mode Marauder. Avant toute modification ou mise à jour, vérifier la compatibilité entre la version du firmware et celle des autres composants (Predator, Flipper Zero)
-->https://github.com/justcallmekoko/ESP32Marauder?tab=readme-ov-file
Manuel d'utilisation — Module Quad Flipper Zero
I. Composants du module
-
Module RF 433 MHz
-
Modèle : A07
-
Puissance : 10 dBm
-
-
Module ESP32‑S2
-
Firmware par défaut : Predator
-
Port de programmation : Type‑C avant gauche (étiquette B)
-
-
Module GPS
-
Mode d'alimentation : bascule à double source
-
Interrupteur : avant gauche (étiquette C)
-
-
Écran Predator 2,8"
-
Port de charge : Type‑C avant supérieur (étiquette A)
-
Interrupteur d'alimentation : côté droit (étiquette D)
-
II. Configuration du module
■ Module RF 433 MHz
-
Insérer le module dans le Flipper Zero.
-
Aller dans Sub‑Ghz → Advanced Settings.
-
Définir le module RF sur External.
■ Programmation du module ESP32‑S2
-
Appuyer et maintenir le bouton BOOT (étiquette 1) à l'arrière droite.
-
Tout en maintenant, connecter le câble USB au port Type‑C avant gauche (B).
-
Relâcher le bouton une fois que l'ordinateur détecte l'appareil.
■ Basculement d'alimentation du GPS (Interrupteur C)
-
Position bas (Down) : alimentation via le Flipper Zero — OBLIGATOIRE lorsque le module est connecté au Flipper.
-
Position haut (Up) : alimentation via batterie interne — mode autonome uniquement.
■ Écran Predator
-
État de charge :
-
En charge : témoin clignotant
-
Chargé : témoin fixe
-
-
Activation : basculer l'interrupteur côté droit (étiquette D).
-
Partage GPS : l'écran partage les données GPS avec le Flipper Zero ; l'alimentation est gérée par l'interrupteur C.
III. Mise en service initiale
◆ Module GPS (connexion au Flipper Zero)
-
Placer l'interrupteur C en position Down.
-
Insérer le module dans le Flipper Zero.
-
Naviguer : Momentum → Protocol Settings → GPIO Pin Settings → GPS Pins.
-
Configurer les broches sur 13 et 14.
-
Ouvrir APP → GPIO → [NOM] GPS et attendre la position (antenne GPS située en haut‑avant gauche).
◆ Module RF 433 MHz
Répéter les étapes 1 à 3 de la section Configuration du module.
◆ Module ESP32‑S2 (connexion au Flipper Zero)
-
Insérer le module dans le Flipper Zero.
-
Naviguer : Momentum → Protocol Settings → GPIO Pin Settings → ESP32 Pins.
-
Configurer les broches sur 15 et 16.
-
Ouvrir APP → GPIO → ESP32 WiFi Marauder.
◆ Utilisation autonome de l'écran Predator
-
Placer l'interrupteur C en position Up.
-
Allumer l'écran via l'interrupteur côté droit (étiquette D).
IV. Dépannage
▼ Problème 1 : erreurs de défilement ESP32‑S2 (0x******, len*****)
-
Cause : firmware du Flipper Zero incompatible avec la version du module.
-
Solution : reflasher le firmware. Version recommandée : mntm‑007 Chinese‑20241010 (Predator v1.2.1).
▼ Problème 2 : échec de programmation du firmware
◇ Programmation écran Predator :
-
Préparer un câble adaptateur SH1.0 ↔ 2.54 mm.
-
Connecter au port 4‑broches arrière gauche (étiquette E).
-
Appuyer et maintenir le bouton BOOT à l'intérieur du trou arrière gauche (étiquette 2).
-
Connecter le programmateur à l'ordinateur.
◇ Programmation module ESP32‑S2 :
-
Appuyer et maintenir le bouton BOOT (étiquette 1).
-
Connecter au port Type‑C avant gauche (étiquette B).
-
Relâcher le bouton après détection par l'ordinateur.

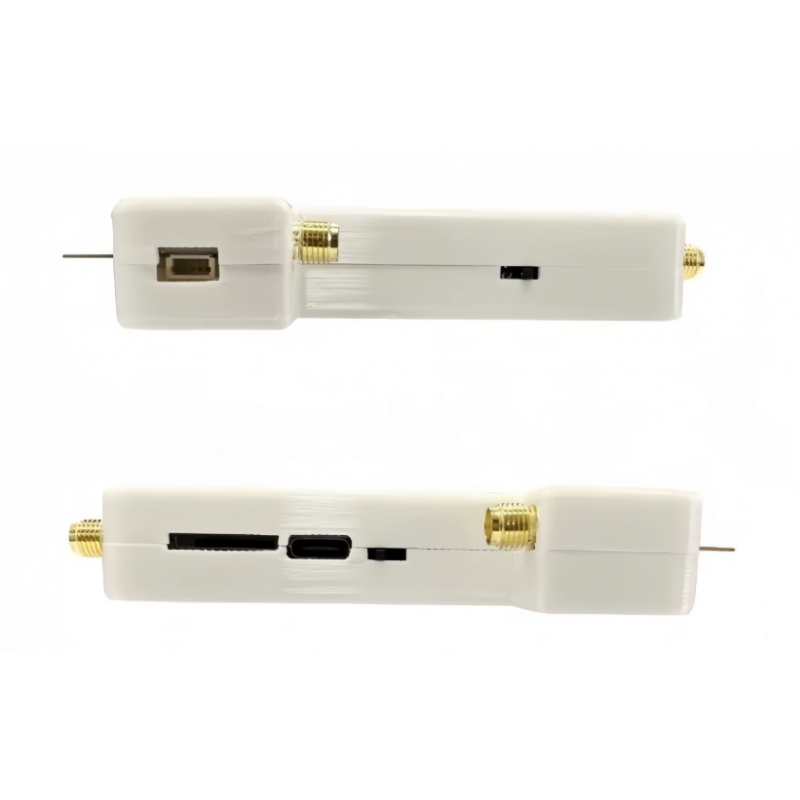

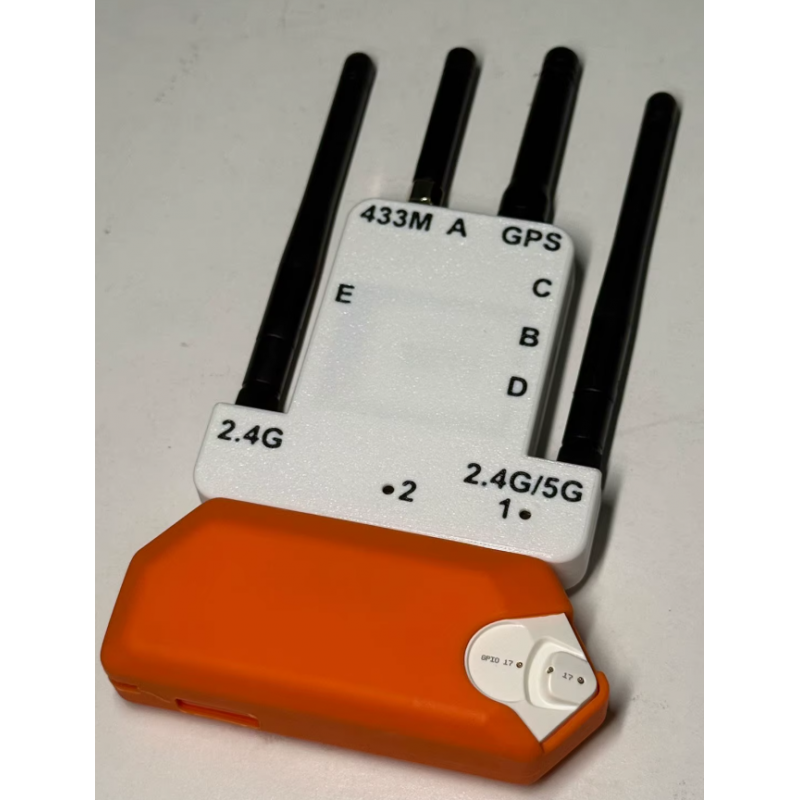

V. Identification des interfaces
Étiquette Fonction Emplacement 1 Bouton BOOT ESP32‑S2 Arrière droite 2 Bouton BOOT Predator À l'intérieur du trou arrière gauche A Port de charge Predator (Type‑C) Avant haut (Type‑C) B Port de programmation ESP32‑S2 Avant gauche (Type‑C) C Interrupteur d'alimentation GPS Avant gauche D Interrupteur d'alimentation Predator Côté droit E Port de programmation Predator Arrière gauche 4‑broches (SH1.0)
VI. Remarques critiques
-
Règles d'alimentation GPS :
-
Lorsque connecté au Flipper Zero : C doit être en position Down.
-
Mode autonome : C doit être en position Up.
-
-
Exigences de programmation :
-
ESP32‑S2 : utilisation simultanée du bouton 1 + port B.
-
Écran Predator : nécessite câble adaptateur + bouton 2.
-
-
Contraintes de positionnement :
-
Première utilisation : effectuer la mise en service en extérieur dégagé.
-
Maintenir l'antenne supérieure dégagée de tout obstacle métallique.
-
-
Consignes de sécurité :
-
Débrancher tous les câbles avant de changer de mode d'alimentation.
-
Maintenir une charge batterie > 50 % pendant toute opération de programmation.
-
-
Compatibilité firmware :
-
N'utiliser que les versions de firmware recommandées.
-
Vérifier la réussite de la programmation avant utilisation opérationnelle.
-
-
-
