🔌 Spécifications électriques

Puissances admissibles – version 2,4 kW

• 2400 W PEP à ROS < 2,0:1 (ICAS – Service commercial et radioamateur intermittent)

• 1200 W PEP à ROS < 2,0:1 (CCS – Service commercial continu)

• 850 W en FT8 / FT4 à ROS < 1,5:1

• Plage de fréquences :

  • Couvre les bandes 40 m, 20 m, 15 m et 10 m

  • Les bandes 30 m, 17 m et 12 m peuvent nécessiter un tuner

  • Le ROS peut varier et un tuner d’antenne peut être requis sur certaines bandes

• Impédance au point d’alimentation : Transformateur UNUN 4:1 intégré, adapté aux systèmes 50 ohms

• Perte d’insertion : Inférieure à 0,2 dB

• ROS (VSWR) : Généralement < 2,5:1 sur les bandes supportées avec une installation correcte

• Choke de mode commun : Inclus à 3,7 m (perles sur câble coaxial) pour réduire les RFI et les courants indésirables

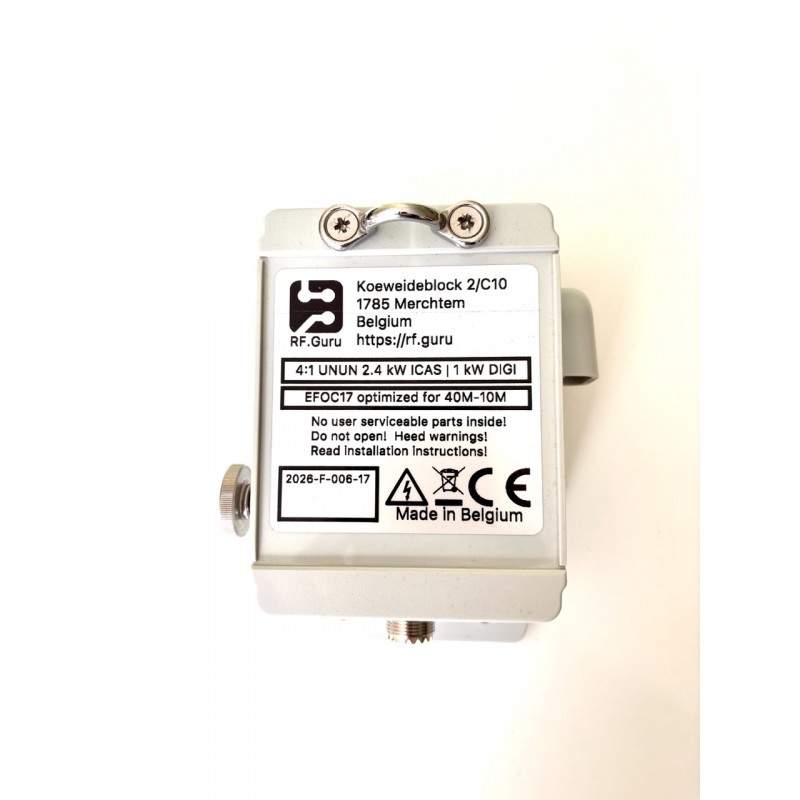

⚙️ Caractéristiques mécaniques

• Noyau : Ferrite haute performance optimisée pour la stabilité et les faibles pertes

• Transformateur : Transformateur d’impédance 4:1 intégré, câblé en fil Teflon résistant à la chaleur

• Connecteur : SO-239 de qualité professionnelle, étanche IP66 une fois correctement scellé

Fil d’antenne

• Environ 17 m de fil en cuivre étamé tréfilé dur

• Gaine XLPE (polyéthylène réticulé) pour une excellente résistance aux intempéries

• Construction multibrins souple pour faciliter l’installation

• Diamètre : 2 mm, conçu pour une utilisation stationnaire durable en extérieur

• Boîtier : Polycarbonate renforcé, étanche IP64, résistant aux UV et aux chocs

• Poids : Environ 650 g

📶 Plage de fréquences exploitable

• Fonctionnement de 40 m à 10 m

• Quasi-résonante sur : 40 m, 20 m, 15 m, 10 m

• 30 m, 17 m et 12 m peuvent nécessiter un tuner

⭐ Avantages clés

• Large couverture de fréquences : Quasi-résonante sur plusieurs bandes HF, sans trappes ni bobines

• Installation facile : Idéale pour field-day et installations permanentes

• Réduction des RFI : Choke de mode commun intégré supprimant les courants indésirables

• Robuste et résistante aux intempéries : Conçue pour une utilisation extérieure longue durée

• Fil d’antenne durable : Cuivre étamé avec gaine XLPE pour une longévité et des performances élevées

🧠 Conclusion

L’EFOC17 est la solution idéale pour les radioamateurs souhaitant une antenne multibande compacte, performante et robuste. Que ce soit pour des opérations field-day, des communications d’urgence ou une station permanente, elle garantit des communications fiables avec un minimum d’effort.

⚠️ Avertissement concernant le ROS et les antennes filaires

Chez RF.Guru, tous les tests d’antenne, y compris les mesures de ROS, sont réalisés dans des conditions contrôlées, avec l’antenne installée à une hauteur standard de 10 mètres au-dessus du sol, dans un environnement dégagé. Ces tests fournissent une base de référence et assurent la cohérence des évaluations.

Cependant, le ROS et les performances peuvent varier selon plusieurs facteurs :

• Hauteur d’installation

• Environnement proche (arbres, bâtiments, structures)

• Conductivité du sol (nature du sol, humidité, relief)

• Longueur et qualité de la ligne coaxiale

• Présence d’objets métalliques à proximité (lignes électriques, clôtures, etc.)

📡 Guide d’installation – Antenne EFOC17

🎁 Contenu du kit

Le kit comprend :

• 18 mètres de fil rayonnant
• 14 mètres de câble coaxial (type EXTRAFLEX-BURY-7)

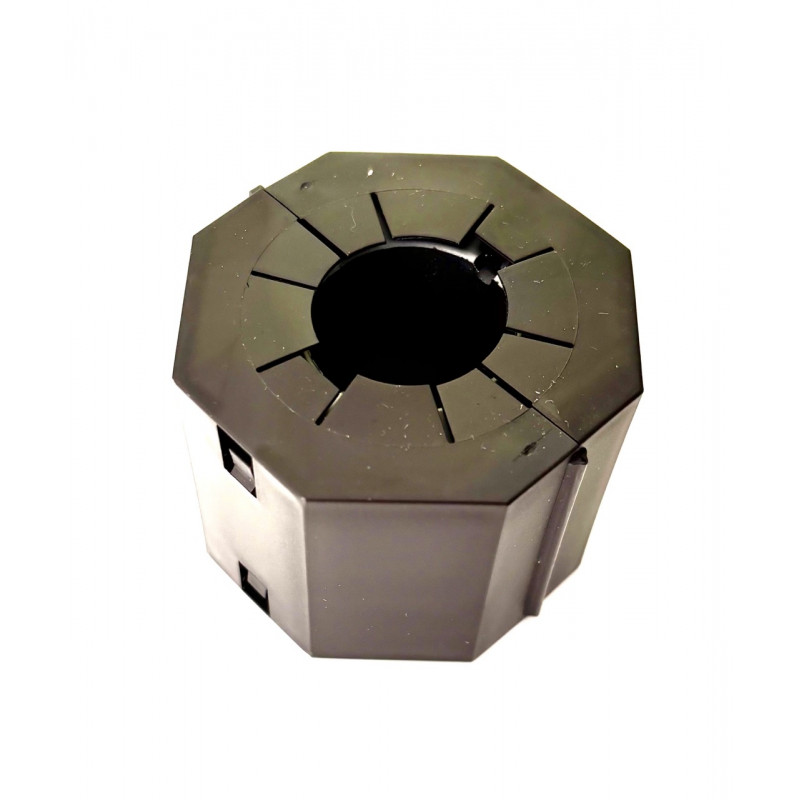

• 1 ferrite (choke)

⚙️ 1. Configurations d’installation

L’EFOC17 peut être installée selon plusieurs géométries, en fonction de l’environnement.

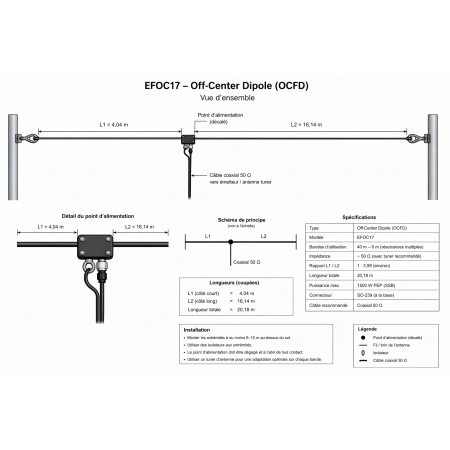

➤ 1.1 Configuration horizontale (Flat-Top)

• Longueur recommandée : 16 à 18 m
• Fil tendu horizontalement
• Hauteur recommandée : 5 à 8 m

👉 Configuration classique :

• rayonnement plutôt bas angle
• bonne couverture HF globale

➤ 1.2 Configuration Inverted-L (recommandée)

• Longueur totale : 15 à 17 m
  • Horizontal : 9 à 12 m
  • Vertical : 5 à 8 m
• Hauteur du point d’alimentation : 5 à 8 m
• Extrémité basse : 2 à 4 m du sol

👉 Très polyvalente :

• fonctionne en NVIS et DX selon la hauteur

➤ 1.3 Configuration Inverted-U

• Longueur totale : 14 à 16 m
  • Sections verticales : 4 à 7 m
  • Partie horizontale : 6 à 10 m
• Hauteur du point d’alimentation : 4 à 6 m

👉 Adaptée aux espaces réduits :

• équilibre entre rayonnement horizontal et vertical

➤ 1.4 Configuration Sloper (incliné)

• Longueur : 16 à 17 m
• Hauteur du point d’alimentation : 5 à 8 m
• Extrémité basse : 3 à 4 m du sol

👉 Avantages :

• directivité naturelle
• réduction du bruit dans certaines configurations

⚡ 2. Rôle du coaxial (contrepoids intégré)

Point clé de l’EFOC17 :

👉 Les 3,7 premiers mètres du coaxial servent de contrepoids (counterpoise)
👉 Ils participent au fonctionnement de l’antenne

➤ Mise en œuvre

Ce segment peut être :

• posé au sol
• incliné
• vertical
• légèrement surélevé (recommandé)

👉 Objectif :

• limiter les pertes
• stabiliser le comportement RF

🧲 3. Positionnement du choke

➤ Installation

• placer le choke à 3,7 m du point d’alimentation
• réaliser 6 spires de coaxial

👉 Optionnel mais recommandé :

• ajouter un choke :
  • à l’entrée du shack
  • ou au point de descente vers le sol

👉 Objectifs :

• bloquer les courants de mode commun
• éviter que le coax rayonne
• améliorer le ROS

📏 4. Optimisation du ROS (SWR)

Bonnes pratiques :

• mesurer loin des objets métalliques
• tester sur plusieurs bandes
• éviter les perturbations du coax

👉 Le coax mal géré peut fausser complètement les mesures

✂️ 5. Ajustement de la longueur

➤ Méthode recommandée

• replier le fil au lieu de couper

👉 Avantages :

• réglage réversible
• ajustement fin

➤ Si coupe nécessaire

• procéder par petites étapes
• mesurer après chaque modification

📡 6. Réglage par bande

Point de départ recommandé :

• commencer par 40 m (bande principale)
  • dip légèrement avant la bande
• 20 m / 15 m
  • dip dans la bande
• 10 m
  • dip souvent légèrement au-dessus

👉 Important :

• ne pas chercher un ROS parfait
• viser un comportement global cohérent

📏 7. Hauteur d’installation

• hauteur recommandée : ≥ 8 m

Impact :

• plus haut → meilleur DX
• plus bas → meilleur NVIS

👉 L’antenne reste exploitable dès 5 m, mais les performances augmentent avec la hauteur

🛠️ 8. Bonnes pratiques

✔️ Installation mécanique

• utiliser des isolateurs
• éviter les tensions excessives

✔️ Géométrie

• privilégier :
  • Inverted-L
  • Sloper
  • Inverted-U

👉 plus efficaces que le flat-top

✔️ Environnement

• éviter proximité :
  • métal
  • murs
  • toitures

🧠 9. Points techniques importants

• antenne off-center fed (OCF)
• point d’alimentation décalé (~30–40 % de la longueur)
• utilisation typique d’un transformateur 4:1
• conception quasi-résonante multi-bandes (40 à 10 m)

👉 Particularité :

• plus stable qu’une EFHW
• moins sensible aux variations d’impédance
