Le drone FPV (First Person View), initialement un jouet de course ultra-rapide pour amateurs de sensations fortes, s'est transformé en moins de trois ans en une munition rôdeuse de précision redoutable (Kamikaze). Contrairement aux drones commerciaux classiques (type DJI Mavic) qui sont stabilisés par GPS, lents et bardés de capteurs d'évitement d'obstacles, le FPV est un engin brut, piloté en mode "Acro" (sans assistance), capable de plonger sur une cible à plus de 150 km/h avec une précision chirurgicale. Pour l'opérateur de Guerre Électronique (REB), c'est l'adversaire le plus difficile à contrer en raison de sa rusticité, de sa vitesse et de son évolution technologique constante.

1. Anatomie de la Menace FPV

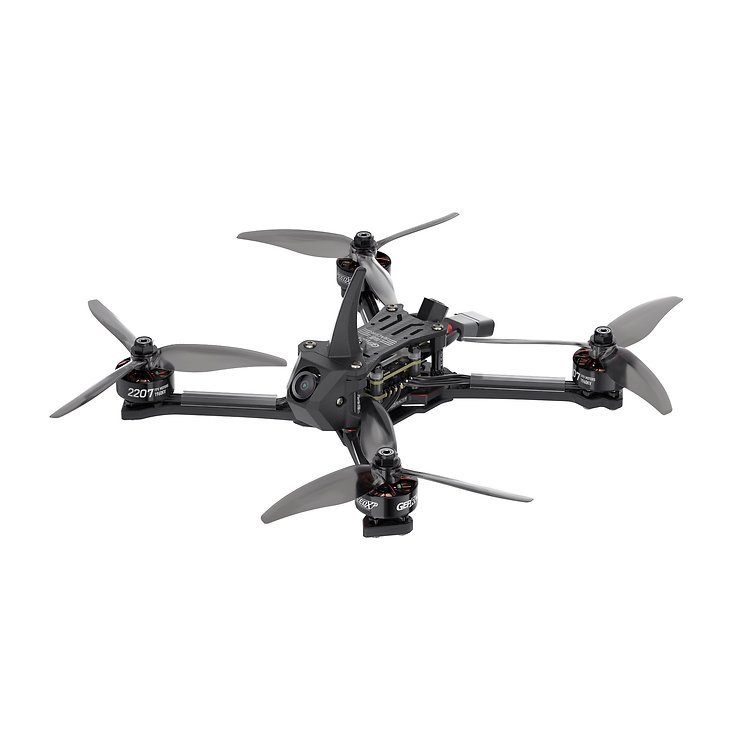

Pour comprendre comment brouiller un FPV, il faut disséquer son fonctionnement. Il diffère radicalement d'un drone civil stabilisé "sur étagère". C'est un assemblage de composants modulaires, ce qui le rend extrêmement adaptable aux contre-mesures adverses.

1.1. Les Composants Critiques

• Le Châssis (Frame) : Généralement en fibre de carbone rigide. La taille est exprimée en pouces (diamètre des hélices).
  • 5 pouces : Le standard course/freestyle. Charge utile ~500g. Rapide et agile.
  • 7 à 10 pouces : Le standard "Kamikaze" lourd. Peut porter une charge militaire type RPG-7 warhead (1.5kg à 3kg). Moins agile mais plus d'autonomie.
• Le Contrôleur de Vol (FC - Flight Controller) : Le cerveau (ex: Stack F405 ou F722 tournant sous Betaflight ou INAV). Il gère la stabilisation basique (PID Loop) à des fréquences de 4kHz ou 8kHz. Contrairement aux drones DJI, il ne refuse jamais un ordre, même suicidaire.
• Le Lien Radio (Control Link - RX) : La "laisse" électronique. Reçoit les ordres du pilote (Roll, Pitch, Yaw, Throttle). C'est la cible prioritaire du REB.
• Le Lien Vidéo (Video Link - VTX) : Les "yeux". Envoie l'image au masque du pilote en temps réel. C'est la cible secondaire du REB.

2. La Liaison de Commande : Le Talon d'Achille ?

C'est historiquement le point faible du drone. Si ce lien est coupé, le drone passe en mode "Failsafe" (chute, atterrissage ou désarmement). Cependant, les protocoles modernes ont évolué spécifiquement pour survivre dans des environnements de guerre électronique saturés.

2.1. L'Ère des Protocoles Longue Portée (LRS)

Oubliez le Wi-Fi 2.4GHz standard des drones civils. Les FPV utilisent des bandes UHF (868 MHz / 915 MHz) ou du 2.4GHz LoRa optimisé pour la pénétration et la portée.

• TBS Crossfire (Team BlackSheep) : Longtemps le standard industriel. Opère en 868 MHz (EU) ou 915 MHz. Très robuste, propriétaire, mais commence à être surpassé.
• ExpressLRS (ELRS) : Le nouveau standard Open Source qui a révolutionné le domaine. Basé sur la modulation LoRa (Long Range) de Semtech, il offre une sensibilité extrême (-120 dBm) et un taux de rafraîchissement élevé (jusqu'à 1000 Hz).

2.2. La Nouvelle Menace : ExpressLRS "Gemini"

En réponse aux brouilleurs efficaces sur une seule bande, les développeurs d'ELRS ont introduit le mode Gemini. C'est un changement de paradigme majeur.

En mode standard, un émetteur saute de fréquence en fréquence (F1, F2, F3...). Si F2 est brouillée, le paquet est perdu. En mode Gemini, l'émetteur possède deux puces radio actives et deux antennes.

• Il émet le même paquet de données simultanément sur deux fréquences éloignées (ex: F1 et F5).
• Le récepteur (Diversity RX) écoute les deux. Si F1 est brouillée mais que F5 passe, la commande est reçue.
• Impact pour le REB : Pour contrer Gemini, le brouilleur ne peut plus se contenter de balayer. Il doit saturer toute la bande simultanément avec une puissance suffisante, ce qui divise son efficacité énergétique par deux (densité spectrale de puissance réduite).

3. La Liaison Vidéo (Video Link)

Le pilote doit "voir" pour guider le drone jusqu'à l'impact. Couper la vidéo rend le drone aveugle, ce qui est souvent plus efficace que de couper les commandes (car le drone continue sa trajectoire balistique sans correction).

3.1. Vidéo Analogique (5.8 GHz, 1.2 GHz)

C'est le standard historique, simple et pas cher. Un signal NTSC/PAL est modulé en FM.

• Comportement sous brouillage : Dégradation progressive. De la "neige" (bruit statique) apparaît. Le pilote expérimenté peut continuer à voler tant qu'il distingue les formes de l'horizon à travers la neige. Il n'y a pas de coupure nette ni de latence ajoutée.
• Vulnérabilité : Très sensible à la puissance brute. Un brouilleur "Barrage" sur 5.8 GHz est très efficace.

3.2. Vidéo Numérique (DJI O3, Walksnail, HDZero)

Transmission de données HD (720p/1080p) par paquets numériques (OFDM).

• Comportement sous brouillage : L'image reste parfaite (cristalline) jusqu'à un point de rupture critique. C'est l'effet "Falaise" (Cliff Effect).
• Symptômes : Augmentation brutale de la latence, pixellisation (macro-blocs), puis gel total de l'image (Freeze) ou écran noir.
• Tactique : Provoquer un gel d'image de 2 secondes à 100 km/h est fatal. Le pilote perd toute orientation spatiale (Vertigo) et le crash est quasi inévitable.

4. L'Évolution : La Fin du Brouillage Radio ?

Face à l'efficacité croissante des systèmes REB (comme les fusils anti-drones ou les dômes de brouillage), les attaquants ont développé deux technologies qui contournent totalement le spectre électromagnétique. C'est le cauchemar de l'opérateur REB : le drone "sourd et muet" qui continue d'attaquer.

4.1. Le Guidage Terminal par IA (Optical Flow / YOLO)

Le concept est de rendre le drone autonome sur les derniers 500 mètres, la phase la plus critique où le brouillage est le plus intense (proximité de la cible).

4.2. Les Drones "Fibre Optique" (Wire-Guided)

Une technologie "rétro-futuriste" qui réutilise le principe des missiles filoguidés (TOW, MILAN), mais appliquée aux drones FPV. Le drone déroule derrière lui une bobine de fibre optique ultra-fine.

• La Bobine : Située sous le drone. Contient 5, 10 ou 20 km de fibre optique spéciale. Le poids est négligeable (~200g pour 10km).
• Immunité Totale : La fibre transporte la vidéo HD et les commandes de vol à la vitesse de la lumière.
  • Signature RF : Zéro. Le drone est un "trou noir" électromagnétique. Indétectable aux détecteurs de spectre.
  • Brouillage : Impossible. Aucun signal RF ne peut pénétrer la fibre de verre.
• Tactique NLOS : Permet d'attaquer depuis l'intérieur d'un bunker ou d'une cave, sans besoin de ligne de vue radio.
• Limitations : Le fil peut casser si le drone effectue des manœuvres trop violentes, croise sa propre route, ou passe à travers des arbres denses. L'autonomie est limitée par la longueur physique de la fibre.

5. Au-delà du REB : Le Retour du Cinétique (Hard Kill)

Puisque la guerre électronique (Soft Kill) montre ses limites face aux drones IA et Fibre, les armées redécouvrent les vertus de la destruction physique.

5.1. La Balistique Légère

Le simple fusil de chasse (calibre 12) chargé de chevrotine (Buckshot) ou de petit plomb (Birdshot) est devenu l'arme de dernière ligne la plus efficace. Un nuage de plombs a plus de chance de toucher un rotor ou l'électronique qu'une balle de fusil d'assaut unique.

5.2. Les Canons Antiaériens Modernisés

Des systèmes comme le Gepard (Allemand) ou le Skynex utilisent des munitions "Airburst" programmables. L'obus explose juste devant le drone, créant un mur d'éclats de tungstène. C'est radical, mais coûteux et peu mobile comparé à un brouilleur.

5.3. Les Armes à Énergie Dirigée (DEW)

• Laser Haute Énergie (HEL) : Fait fondre le plastique ou brûle les optiques. Silencieux, précis, coût par tir dérisoire, mais sensible à la météo (brouillard, pluie).
• Micro-ondes de Haute Puissance (HPM) : Le "Marteau de Thor" électronique. Une impulsion brève mais surpuissante qui grille physiquement les circuits (diodes, transistors) du drone. Efficace contre les essaims, mais portée courte.

6. Tactiques Avancées : Chasser le Pilote

Si on ne peut pas arrêter le drone, on peut arrêter celui qui le tient.

7. Synthèse des Contre-Mesures (Matrix)

Quel moyen de défense pour quelle menace ?

8. Lexique Technique

ELRS (ExpressLRS)

Protocole radio Open Source haute performance basé sur la technologie LoRa, offrant une portée, une latence et une résistance au brouillage exceptionnelles.

LoRa (Long Range)

Technologie de modulation radio (Chirp Spread Spectrum) permettant de communiquer sous le niveau de bruit ambiant (haute sensibilité).

Gemini Mode

Mode avancé d'ExpressLRS envoyant les mêmes paquets de données simultanément sur deux fréquences espacées pour contrer le brouillage et les interférences par diversité fréquentielle.

Failsafe

Procédure de sécurité automatique déclenchée par le contrôleur de vol lors de la perte du lien radio (chute immédiate "Drop", atterrissage, ou retour au point de départ "RTH").

YOLO (You Only Look Once)

Architecture de réseau de neurones convolutifs (CNN) optimisée pour la détection d'objets en temps réel, utilisée pour le guidage terminal autonome.

Cliff Effect (Effet Falaise)

Phénomène caractéristique des transmissions numériques où la réception passe brutalement de "parfaite" à "nulle" sans dégradation progressive visible, rendant l'anticipation de la perte de signal difficile.

Processing Gain

Gain théorique obtenu par l'étalement de spectre (Spread Spectrum), permettant au récepteur de récupérer un signal utile noyé dans le bruit ou le brouillage.

NLOS (Non-Line-Of-Sight)

Opération sans ligne de vue directe entre le pilote et le drone, rendue possible par la pénétration radio (UHF) ou la fibre optique.
