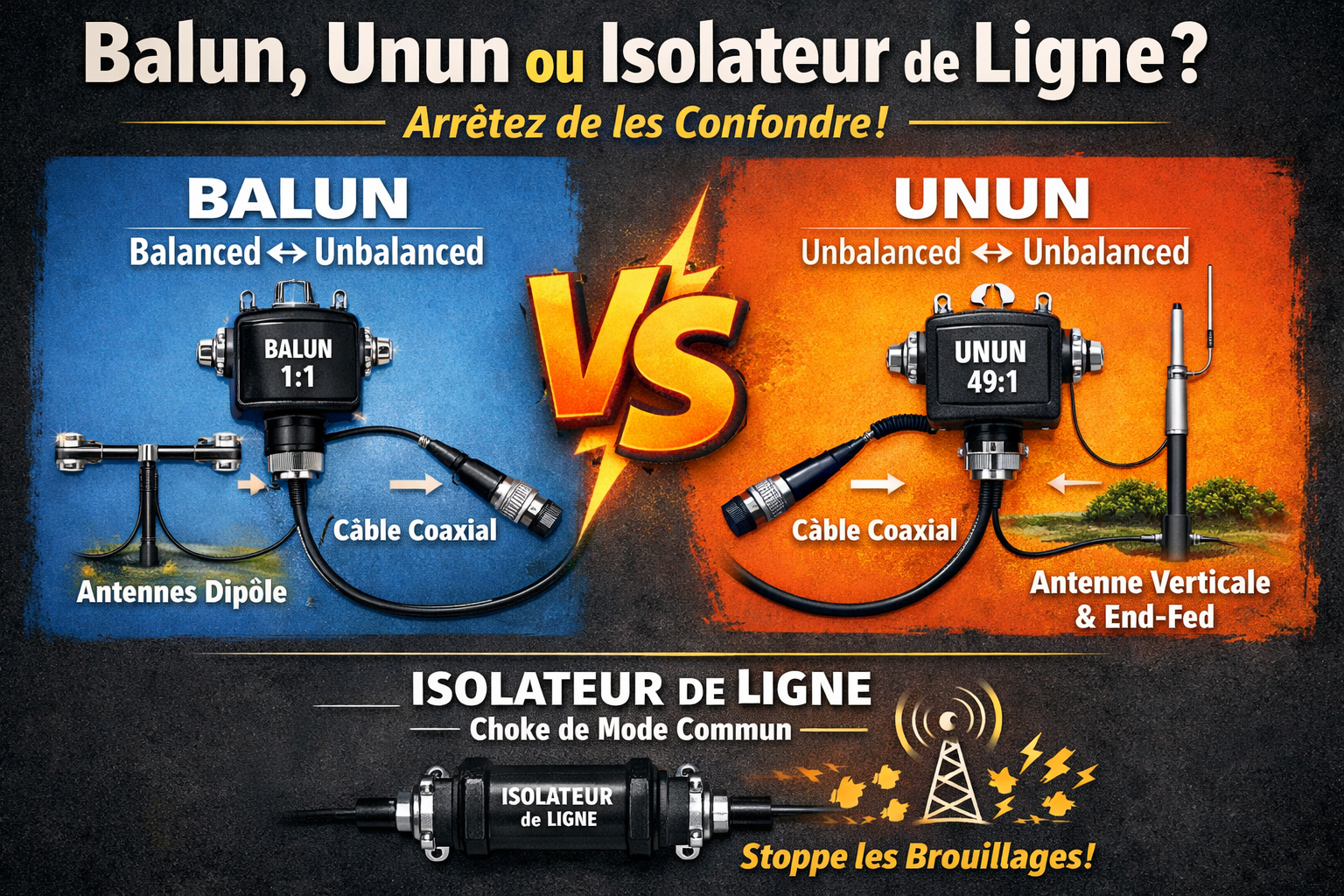

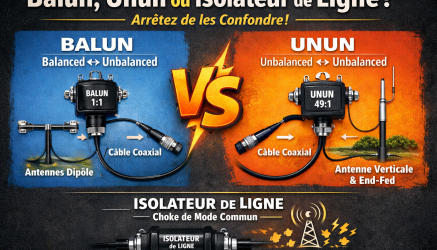

Balun, Unun ou Isolateur de Ligne ?
Balun, Unun ou Isolateur de Ligne ? Arrêtez de les Confondre.
"J'ai besoin d'un balun pour mon antenne verticale." C'est une phrase que nous entendons tous les jours chez rf-market.fr, et malheureusement, elle est souvent techniquement incorrecte. Choisir le mauvais transformateur peut non seulement réduire l'efficacité de votre antenne, mais aussi laisser passer tout le bruit de mode commun que vous essayiez d'éliminer.
Clarifions une bonne fois pour toutes les différences entre ces trois composants essentiels, pour que vous puissiez acheter celui dont vous avez réellement besoin.
1. Le Balun : Balanced to Unbalanced
Le terme BALUN est une contraction de BALanced to UNbalanced. Son rôle est de faire l'interface entre :
- Une source/charge équilibrée (comme un dipôle, une boucle alimentée au centre, ou une Yagi).
- Une ligne de transmission déséquilibrée (votre câble coaxial).
Quand utiliser un Balun ?
Utilisez un Balun (généralement 1:1 ou 4:1) lorsque vous alimentez une antenne symétrique (dipôle) avec du câble coaxial.
2. Le Unun : Unbalanced to Unbalanced
Le terme UNUN signifie UNbalanced to UNbalanced. Ici, les deux côtés sont déséquilibrés par rapport à la terre. C'est le cas typique :
- D'une antenne verticale.
- D'une antenne long fil (End-Fed).
- D'une antenne EFHW (End-Fed Half-Wave).
Si vous mettez un Balun sur une antenne verticale, vous essayez de forcer une symétrie qui n'existe pas. L'Unun est conçu pour adapter l'impédance tout en respectant la nature asymétrique de l'antenne.
Erreur Classique
Ne demandez pas un "Balun 49:1" pour votre antenne End-Fed. Techniquement, c'est un Unun 49:1. Utiliser le bon terme vous aidera à comprendre comment le courant circule (ou ne circule pas) vers la terre.
3. L'Isolateur de Ligne (Choke) : Le Vrai Héros
Souvent appelé "Balun 1:1 de courant", l'isolateur de ligne est en réalité un choke de mode commun. Son but n'est pas de transformer l'impédance, mais de créer une barrière haute impédance pour les courants qui circulent sur la gaine extérieure du coaxial.
C'est lui qui :
- Empêche le coaxial de rayonner (RFI dans la station).
- Réduit le bruit de réception (QRM) capté par la gaine du câble.
Le Conseil RF-Market
Peu importe que vous ayez un Balun ou un Unun au point d'alimentation, vous devriez presque toujours avoir un isolateur de ligne à l'entrée de votre station (Shack). C'est votre meilleure assurance contre le bruit.
Tableau Récapitulatif
| Composant | Signification | Utilisation Typique |
|---|---|---|
| Balun | Balanced ↔ Unbalanced | Dipôles, Yagis, Boucles |
| Unun | Unbalanced ↔ Unbalanced | Verticaux, Long fils, EFHW |
| Isolateur | Bloqueur de Mode Commun | Partout sur le coaxial pour stopper le bruit |
Conclusion
Ne choisissez pas votre matériel au hasard. Si vous avez une verticale, prenez un Unun. Si vous avez un dipôle, un Balun. Et dans tous les cas, soignez votre isolation de ligne pour un plancher de bruit plus bas.
