Antenne EFHW ou OCFD (Windom)

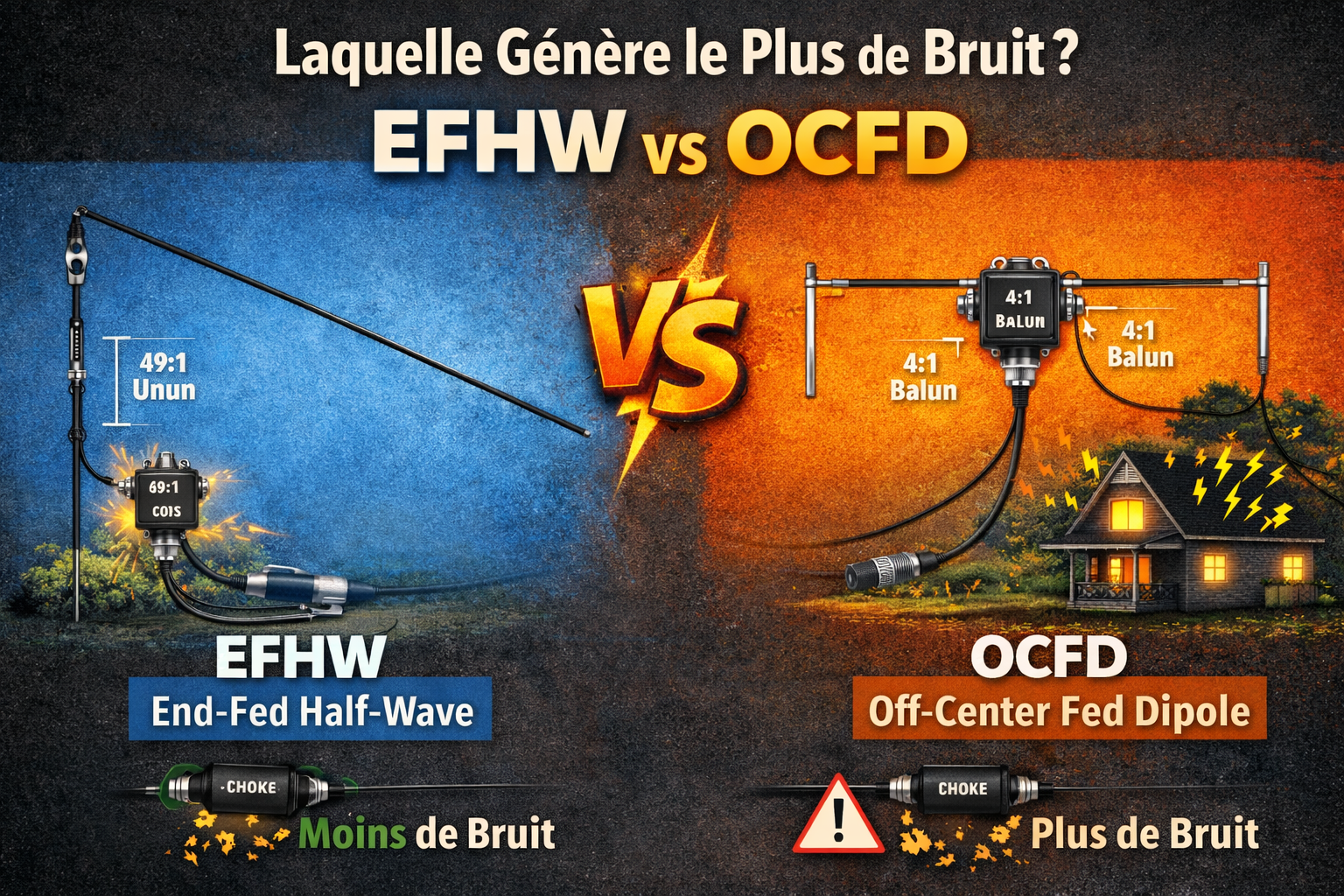

EFHW vs OCFD (Windom) : Laquelle Génère le Plus de Bruit ?
C'est le duel classique des antennes filaires multibandes. D'un côté, la End-Fed Half-Wave (EFHW), facile à installer. De l'autre, la Off-Center Fed Dipole (OCFD) ou Windom, réputée pour sa large bande passante. Mais si votre priorité est le silence radio (faible bruit), laquelle gagne ?
L'Architecture et le Déséquilibre
Le bruit vient souvent du déséquilibre. Si votre ligne d'alimentation (coax) commence à faire partie de l'antenne, elle capte tous les bruits électroniques de votre maison (CPL, alimentations à découpage, LED).
Le Cas OCFD
L'OCFD est alimentée au tiers (généralement). Bien que ce soit un dipôle, le point d'alimentation n'est pas symétrique. Cela force des courants inégaux sur les deux bras. Le courant "en trop" cherche un chemin de retour... et c'est souvent la tresse de votre coaxial.
Attention OCFD
Sans un excellent Balun de courant (Guanella) au point d'alimentation, une OCFD est une machine à faire entrer du bruit dans votre station. Les "Baluns tension" (Ruthroff) 4:1 souvent vendus avec sont insuffisants pour bloquer ce mode commun.
Le Cas EFHW
L'EFHW est alimentée à l'extrémité. Par définition, elle a besoin d'un contrepoids. Souvent, c'est le blindage du coaxial qui joue ce rôle sur quelques mètres.
L'Avantage EFHW
Bien que l'EFHW utilise le coax comme contrepoids, le courant est minime car l'impédance au point d'alimentation est très élevée (2500-3000 Ω). Avec un bon choke placé à 0.05λ, on maîtrise très bien ce retour.
Le Verdict
Si vous vivez en environnement urbain bruyant :
- L'EFHW est généralement plus silencieuse, à condition d'avoir un bon transformateur 49:1 et un choke séparé.
- L'OCFD est plus risquée. Elle peut être performante, mais elle pardonne moins les erreurs d'installation et de choking.
Recommandation RF-Market
Pour une installation rapide et discrète, partez sur une EFHW avec notre kit transformateur 49:1 haute perméabilité. Si vous avez de l'espace et pouvez éloigner le point d'alimentation de la maison, une OCFD avec un vrai Balun Guanella 4:1 double noyau sera redoutable.
