Comment placer son choke balun ?

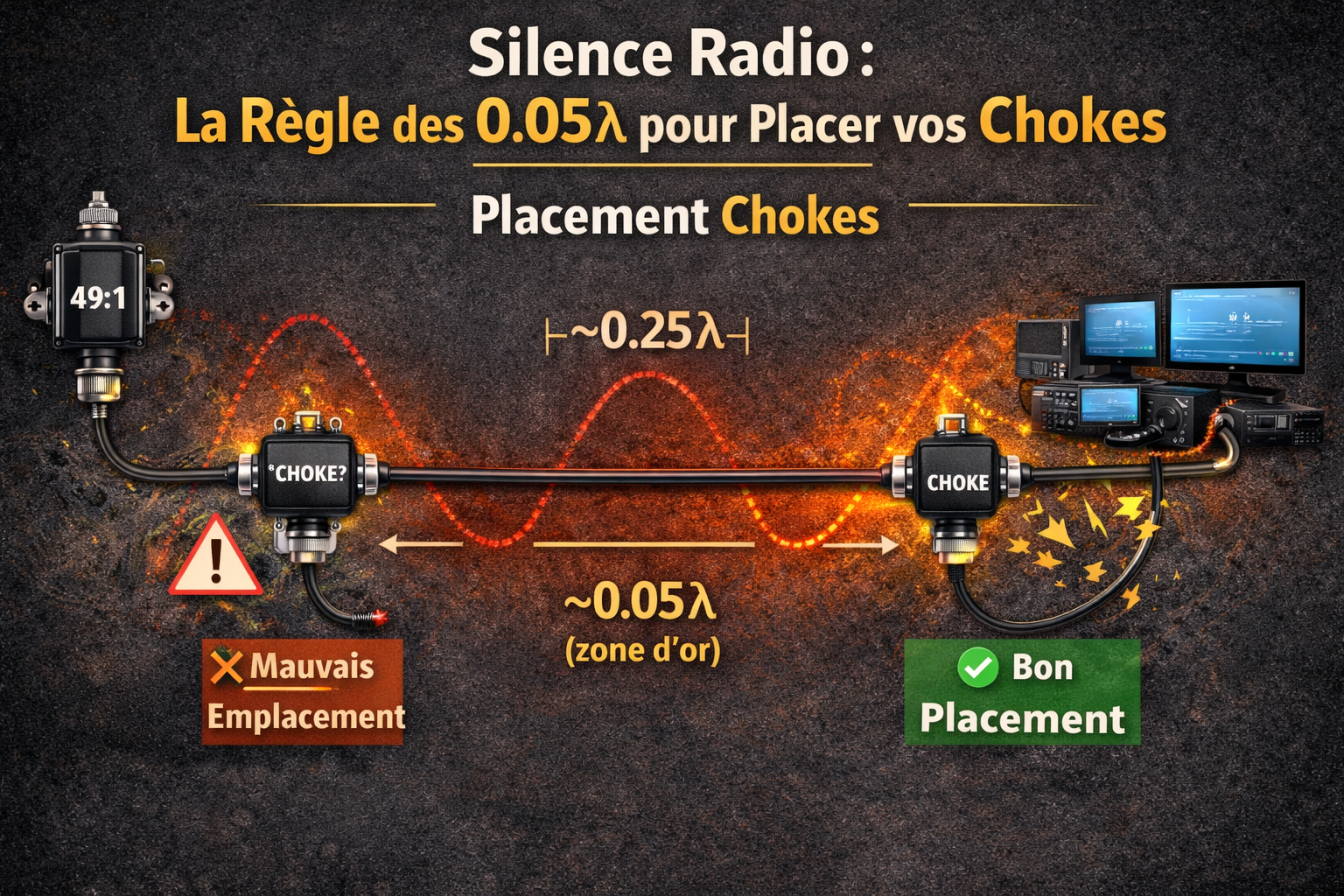

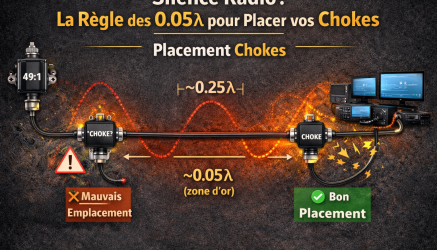

La Règle des 0.05λ pour Placer vos Chokes
"J'ai installé un choke coûteux, mais mon ordinateur plante toujours quand je passe en émission sur 40m." Ce problème frustrant vient souvent non pas de la qualité du choke, mais de son emplacement.
La RF ne se comporte pas comme l'électricité domestique. Sur le blindage de votre coaxial, des ondes stationnaires de courant de mode commun se forment. Si vous placez votre choke à un "nœud" de courant (là où le courant est nul), il ne servira strictement à rien. Pour être efficace, il doit être placé là où le courant est maximal.
Pourquoi 0.05λ ?
Les maxima de courant de mode commun apparaissent généralement à une distance comprise entre 0.05λ et 0.25λ (longueur d'onde) du point d'alimentation de l'antenne. C'est la "zone d'or" pour placer votre première ligne de défense.
La Physique Simplifiée
Imaginez une balançoire. Si vous essayez de l'arrêter en la touchant au point de pivot (le nœud), c'est difficile. Si vous l'attrapez en bas (le ventre/maximum), vous l'arrêtez net. Le choke fonctionne pareil : il doit attraper le courant là où il est fort.
Distances Pratiques à Retenir
Pas besoin de sortir la calculatrice à chaque fois. Voici les distances recommandées depuis le point d'alimentation pour les bandes HF les plus courantes :
| Bande | Distance Idéale (0.05λ) |
|---|---|
| 80 mètres | ~ 4 mètres |
| 40 mètres | ~ 2 mètres |
| 20 mètres | ~ 1 mètre |
| 10 mètres | ~ 50 cm |
Le Cas Spécial des EFHW
Pour les antennes demi-onde alimentées par l'extrémité (EFHW), une erreur courante est de placer le choke directement sous le transformateur 49:1.
Attention Surchauffe
Au point d'alimentation d'une EFHW, la tension est très élevée. Placer un choke trop près peut entraîner une surchauffe du noyau due aux contraintes de tension. Éloignez le choke de 1 à 2 mètres (pour le 40m) : cela améliore la suppression du mode commun ET protège votre matériel.
Conclusion
Ne vous contentez pas de visser le choke là où c'est pratique. Mesurez votre câble, appliquez la règle des 0.05λ, et profitez d'une réception plus calme et d'une station sans RFI.
