Accorder une antenne derrière un amplificateur linéaire, c'est souvent le moment où la station QRO se complique : boîte manuelle à retoucher à chaque QSY, risque de claquer un condensateur, ampli qui part en émission pendant l'accord… Le mAT-1500PROII de MAT-TUNER promet d'automatiser tout cela jusqu'à 1500 W SSB, avec un grand écran couleur, deux sorties antenne et un pilotage direct depuis les transceivers Yaesu, Icom et Kenwood. Tour complet : technique, intérieur, câbles, usages et retours d'OM.

Présentation : un coupleur « universel » pensé pour le QRO

Le mAT-1500PROII est la dernière évolution de la famille mAT-1500 conçue par BG3MZU (MAT-TUNER). Là où les coupleurs automatiques dédiés (FC-40, AH-4, AT-300 et leurs équivalents mAT) plafonnent entre 100 et 200 W, celui-ci vise clairement les stations équipées d'un amplificateur linéaire : il encaisse jusqu'à 1500 W en SSB et s'intègre dans la chaîne transceiver → ampli → coupleur → antenne.

Sa particularité : il fonctionne selon trois modes, sélectionnés automatiquement selon ce qui est branché à l'arrière :

• YAESU — relié par un câble mAT-CY, il se comporte exactement comme un FC-30/FC-40/FC-50 : alimenté et commandé par la radio, accord lancé par la touche TUNE du transceiver.
• ICOM — relié par un mAT-CI (Icom) ou mAT-CK (Kenwood), il émule l'AH-4 / AT-300 : là encore, alimentation et commande passent par le câble.
• GENERAL — alimenté seul en 12–14 V, il accepte n'importe quel émetteur HF (Elecraft, Xiegu, Flex, anciens postes…). L'accord se lance depuis la façade ou à distance via le port RS232.

Par rapport au mAT-1500Pro de première génération, le fabricant met en avant une protection renforcée contre une puissance excessive pendant l'accord, point faible documenté de la V1 (on y revient plus bas), ainsi qu'un écran couleur haute résolution qui en fait aussi un vrai wattmètre/ROS-mètre de station.

Caractéristiques techniques

Façade et panneau arrière

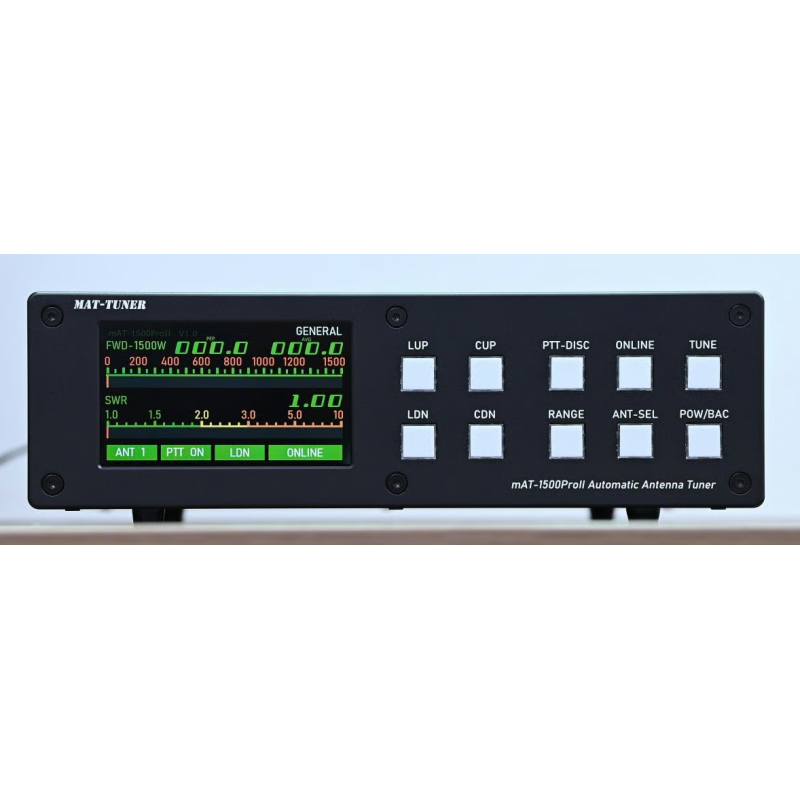

La façade regroupe deux blocs de touches. À gauche, LUP / LDN / CUP / CDN permettent d'incrémenter ou décrémenter manuellement la self (L) et la capacité (C) du réseau d'accord pour grappiller un peu de ROS. À droite : PTT-DISC (coupe la liaison PTT vers l'ampli), ONLINE (bascule accord/bypass), TUNE (mode GENERAL), RANGE (échelle du bargraphe), ANT-SEL et POW/BAC (marche/arrêt et luminosité). En bas de l'écran, quatre fenêtres rappellent l'antenne sélectionnée, l'état du PTT, la dernière touche d'ajustement et l'état ONLINE / BYPASS / TUNING.

Sécurité appréciable : les touches d'ajustement, TUNE et ANT-SEL sont verrouillées au-delà de 20 W d'entrée. Impossible donc de commuter les relais ou de changer d'antenne en pleine puissance par erreur.

À l'arrière : l'entrée RF-IN, les deux sorties ANT1/ANT2 (SO-239), une borne de masse, les prises de commande « YAESU » et « ICOM & Kenwood », l'entrée DC, le port REMOTE (RS232) et les deux RCA PTT IN / PTT OUT. Si plusieurs sources sont branchées, la priorité est YAESU > ICOM > GENERAL — le constructeur déconseille de connecter plusieurs câbles de commande à la fois.

Sous le capot : pour les utilisateurs techniques

MAT-TUNER ne publie pas de schéma, mais plusieurs éléments permettent de se faire une idée précise de l'architecture interne.

Un réseau en L commuté par relais

Les touches LUP/LDN/CUP/CDN trahissent l'architecture : un réseau en L dont la self série et la capacité parallèle sont constituées de bancs d'éléments commutés par relais (d'où le crépitement caractéristique pendant l'accord, que le manuel qualifie de « bruyant et normal »). Chaque combinaison L/C trouvée est stockée par fréquence et par antenne dans les 16 000 mémoires ; au rappel, seuls les relais basculent, ce qui explique les 0,1 s annoncés. En pratique, une plage de 5 à 1000 Ω couvre dipôles hors résonance, verticales, Windom, G5RV (avec balun) et long-fils alimentés par un unun.

La carte de mesure et l'étalonnage du wattmètre

Le ROS est mesuré par une puce de mesure RF dédiée : selon le constructeur, la valeur affichée ne dépend pas de la puissance et ne se dégrade pas quand celle-ci augmente, et elle ne nécessite aucun étalonnage. L'affichage de puissance, lui, peut être recalé : il suffit de retirer les 8 vis du capot et d'agir sur un potentiomètre bleu situé sur la carte montée verticalement, sur le côté gauche du boîtier.

Retour d'expérience sur la V1 : les résistances de la carte capteur

Un OM allemand (blog rz01.org) a documenté en détail l'intérieur d'un mAT-1500Pro de première génération, qu'il a endommagé en lançant un accord avec son ampli actif (son amplificateur passait en émission par détection RF, contournant la coupure PTT). Son démontage montre une carte capteur verticale à l'arrière, portant quatre résistances CMS de 49,9 Ω en boîtier 1812 et deux résistances de puissance TO-220 (marquées 75 Ω et 100 Ω, environ 30 W) montées sur dissipateurs. Ce sont ces deux résistances, vraisemblablement un réseau résistif qui protège l'émetteur et absorbe la puissance pendant l'accord, qui avaient grillé. Remplacées par des Caddock MP930 75 Ω et 100 Ω à 1 %, le coupleur est reparti — et accordait même mieux qu'à la livraison. Détail utile au dépannage : en bon état, chacune mesure environ 50 Ω en circuit.

Ces photos concernent l'ancienne version, mais la leçon vaut pour toute la gamme : la puissance d'accord est limitée à 15 W, et c'est précisément pour cela que la boucle PTT existe. Le constructeur indique avoir ajouté sur les versions récentes une protection contre une puissance excessive pendant le cycle d'accord.

Le protocole de commande RS232

En mode GENERAL, le port REMOTE accepte un protocole minimaliste publié par MAT-TUNER, idéal pour un script Python, un Raspberry Pi ou une station pilotée à distance :

• Niveaux RS232, 4800 bauds, pas de parité, 1 bit de stop.
• Trames de 4 octets : FF + code commande + fréquence sur 2 octets (MHz puis centaines de kHz / dizaines de kHz, résolution 10 kHz). Délai entre octets inférieur à 10 ms.
• Le coupleur ne répond que par 0A (commande exécutée) et 0B (accord terminé), jamais spontanément.

Quel câble choisir selon votre radio ?

Le mAT-1500PROII est livré sans câble de commande. Il utilise la prise « coupleur externe » standard de chaque marque : si votre transceiver accepte le coupleur d'origine listé ci-dessous, il accepte le mAT-1500PROII avec le câble correspondant.

Les cas particuliers à connaître

• Yaesu FTDX5000, FT-2000, FT-817/818, FT-847 : pas de prise coupleur standard (ou protocole différent) → mode GENERAL uniquement.
• Yaesu FTDX101MP : le poste limite automatiquement sa puissance à 100 W dès qu'un coupleur externe est déclaré. Sans importance si vous attaquez un ampli, mais à savoir.
• Yaesu FT-710 : Yaesu a modifié l'interface coupleur de ce modèle, ce qui a posé des soucis à toutes les marques de coupleurs compatibles ; MAT-TUNER a dû adapter ses firmwares. Le constructeur prévient qu'il ne garantit pas la compatibilité avec les futurs Yaesu : vérifiez la version avant achat.
• Icom IC-705 : prise coupleur différente, non compatible avec le mAT-CI.
• Kenwood TS-430 / TS-440 : trop anciens pour le mode piloté → mode GENERAL.
• PTT et Yaesu : le mAT-CY transporte déjà le PTT. Inutile de brancher la RCA PTT IN, mais débranchez toute autre liaison PTT entre radio et ampli (câble ACC/BAND DATA notamment), sinon l'ampli pourrait passer en émission pendant l'accord.
• PTT et Icom/Kenwood : la sortie de commutation ampli de la radio (SEND / ACC / REMOTE selon modèle) doit arriver sur la RCA PTT IN du coupleur, et la PTT OUT repart vers l'entrée PTT/KEY de l'ampli. Selon le modèle, il faudra un cordon adapté côté radio.

Et côté coaxial ?

Aucun câble RF n'est fourni. Entre l'ampli et le coupleur, puis vers l'antenne, à 1 kW et plus, oubliez le RG-58 : partez sur du RG-213 ou, pour limiter les pertes sur les grandes longueurs et en haut de la HF, sur de l'Ultraflex 10 ou de l'Hyperflex 13, avec des fiches PL-259 de qualité. Pour une antenne symétrique (Lévy, doublet à échelle), ajoutez un balun en sortie, dimensionné pour la puissance. En mode GENERAL, prévoyez une alimentation 13,8 V stable d'au moins 2 A.

Schéma de câblage avec amplificateur

L'ordre de câblage recommandé

1. Tout éteindre : radio, ampli, coupleur.
2. Coax : sortie antenne du transceiver → entrée de l'ampli ; sortie de l'ampli → RF-IN du coupleur. Sans ampli, la radio va directement sur RF-IN.
3. Antennes sur ANT1 et/ou ANT2, puis sélection avec ANT-SEL.
4. RCA : PTT OUT du coupleur → entrée PTT de l'ampli.
5. RCA : sortie PTT/SEND de la radio → PTT IN du coupleur (étape inutile avec un Yaesu et le mAT-CY).
6. Câble de commande de la marque, ou alimentation DC en mode GENERAL, et raccordement de la borne GND à la terre de la station.
7. Dans le menu de la radio, déclarer le coupleur externe (FC-40, AH-4 ou AT-300 selon la marque).

Exemples d'usages

1. La station QRO « tout automatique »

C'est l'usage roi. Exemple publié par F4MAJ en février 2026 : un Yaesu FTDX101D, un ampli RM Italy HLA 300 Plus et une antenne long-fil à l'impédance capricieuse, le tout orchestré par le mAT-1500PROII. On appuie sur TUNE sur la radio, qui envoie une porteuse réduite ; le coupleur bloque le PTT de l'ampli, s'accorde, puis rend la main. Une fois la bande « apprise », le changement de fréquence rappelle la mémoire sans émettre.

2. Deux antennes, un seul coupleur

Une verticale pour le DX et un dipôle pour le trafic européen, ou une antenne 160/80 m et une multibande pour les bandes hautes : ANT-SEL bascule de l'une à l'autre, et les mémoires sont propres à chaque sortie. Pas besoin de commutateur coaxial supplémentaire.

3. Exploiter une antenne multibande non résonante

Windom, G5RV (balun à la transition échelle/coax), verticale non accordée avec unun, long-fil : tant que le ROS reste sous environ 10:1 dans le coax, le coupleur trouve une solution. Rappel honnête : le coupleur protège l'ampli mais ne supprime pas les pertes dans un coax long fortement désadapté. Sur 160 et 80 m, préférez une antenne proche de la résonance si possible.

4. Wattmètre / ROS-mètre de station

En BYPASS, l'écran 4,3" devient un wattmètre PEP/moyen et un ROS-mètre lisible de loin, avec trois échelles (15, 150, 1500 W). Pratique pour régler le drive de l'ampli ou surveiller une antenne dans le temps, même sans accord.

5. Station pilotée à distance

Avec son port RS232 et un protocole de trois commandes, le coupleur s'intègre facilement dans une station remote : un petit script suit la fréquence de la radio (via CAT) et envoie ONLINE à chaque QSY. En mode GENERAL, il pilote aussi des transceivers sans prise coupleur (SDR, Flex, Elecraft…).

6. Modes numériques en puissance

FT8, RTTY et SSTV imposent un cycle de service élevé. Le coupleur les accepte, mais restez sous la limite constructeur (300 W annoncés actuellement pour le DATA) et surveillez l'échauffement sur les antennes très désadaptées.

Ce qu'en disent les utilisateurs

Le PROII est récent et les retours publiés restent peu nombreux. Voici une synthèse honnête des témoignages disponibles, y compris ceux portant sur la version précédente, qui partage une grande partie de sa conception.

Synthèse des retours

Conseils de mise en service

• Accord en mode GENERAL : 10 W, mode FM, FSK ou RTTY (porteuse stable), PTT maintenu, puis TUNE. « ONLINE » à la fin = accord réussi ; « BYPASS » = échec.
• Préchargez les mémoires : prenez une soirée pour accorder chaque bande par pas réguliers (5 à 25 kHz selon la sélectivité de l'antenne). Ensuite, le QSY devient transparent.
• Relancez un accord médiocre : un deuxième passage donne souvent un meilleur résultat, et les touches L/C permettent d'aller chercher le dernier dixième.
• Soignez la masse : borne GND reliée à la terre de la station, câbles courts entre ampli et coupleur.
• Contrôlez sur charge fictive la cohérence du wattmètre ; il se recale par le potentiomètre interne si besoin.
• Débranchez les antennes par temps d'orage : le constructeur est formel sur ce point.

mAT-1500PROII ou coupleur dédié 100–200 W ?

Si vous restez à 100 W sans projet d'ampli, un coupleur dédié suffit et couvre le 6 m. Dès qu'un linéaire entre dans la station, ou si vous voulez deux antennes et une vraie instrumentation, le mAT-1500PROII prend tout son sens.

Conclusion

Le mAT-1500PROII comble un vrai manque : un coupleur automatique capable de suivre un ampli de 1 kW et plus, piloté par la touche TUNE de la radio, avec une sécurité PTT qui évite l'erreur la plus coûteuse. Son écran, ses deux sorties et son port RS232 en font aussi le centre de mesure et de commutation de la station. Il demande en contrepartie un peu de rigueur au câblage (boucle PTT, ampli en STBY s'il commute par détection RF) et une séance de préchargement des mémoires. Bien installé, il transforme une station QRO en station qu'on n'a plus besoin de « régler ».

Sources

• Page officielle MAT-TUNER du mAT-1500ProII (spécifications, protocole RS232, procédure d'étalonnage)
• Manuel d'utilisation mAT-1500ProII V1.0 (PDF, anglais)
• F4MAJ — retour d'expérience, rz01.org — démontage et réparation d'un mAT-1500Pro, avis eHam
• Listes de compatibilité : WiMo, HF Kits, Vibroplex, DX Engineering
