Spécifications électriques

Puissances admissibles – version 2,4 kW :

• 2400 W PEP à ROS < 2,0:1 (ICAS – Service commercial et radioamateur intermittent)

• 1200 W PEP à ROS < 2,0:1 (CCS – Service commercial continu)

• 850 W en FT8 / FT4 à ROS < 1,5:1
  (Pour les définitions ICAS et CCS, voir informations complémentaires)

  Plage de fréquences :

  • Couvre les bandes 80 m, 40 m, 20 m, 17 m, 15 m, 12 m et 10 m

  • La bande 60 m nécessite un tuner externe

  • La bande 30 m peut nécessiter un tuner externe selon la hauteur et l’environnement

  • Le ROS peut varier et un tuner d’antenne externe peut être requis sur certaines bandes

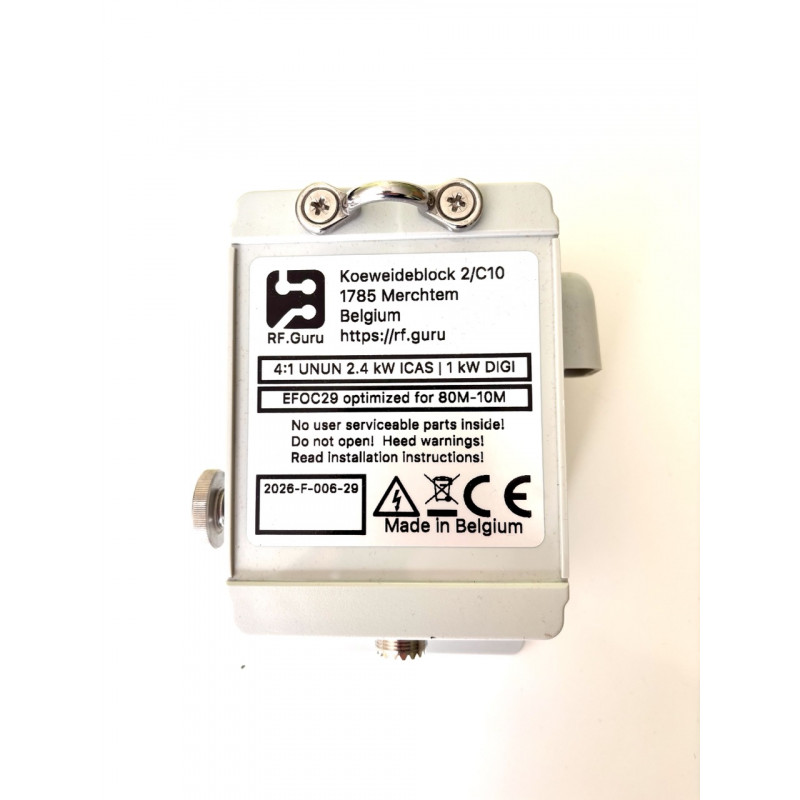

• Impédance au point d’alimentation : Transformateur UNUN 4:1 intégré pour une adaptation précise aux systèmes 50 ohms

• Perte d’insertion : Inférieure à 0,2 dB, garantissant un transfert de puissance maximal

• ROS (VSWR) : Généralement < 2,5:1 sur les bandes supportées avec une installation correcte

• Choke de mode commun : Inclus à 13 m (perles sur câble coaxial) pour réduire les RFI et les courants indésirables

Caractéristiques mécaniques

• Noyau : Ferrite haute performance, optimisée pour la stabilité et les faibles pertes

• Transformateur : Transformateur d’impédance 4:1 intégré, câblé en fil Teflon résistant à la chaleur

• Connecteur : Connecteur professionnel SO-239, étanche IP66 une fois correctement scellé

Fil d’antenne :

• 29 m de fil en cuivre étamé tréfilé dur, avec gaine XLPE (polyéthylène réticulé) pour une durabilité et une résistance aux intempéries exceptionnelles

• Construction multibrins souple facilitant le déploiement et la manipulation

• Diamètre : 2 mm, spécialement conçu pour une utilisation stationnaire, offrant une solution robuste et durable pour les installations extérieures

• Boîtier : Boîtier en polycarbonate renforcé, étanche IP64, résistant aux UV et aux chocs

• Poids : Environ 650 g

Principaux avantages

• Large couverture de fréquences : Quasi résonante sur plusieurs bandes HF, sans trappes ni bobines.

• Facilité d’installation : Mise en œuvre simple, idéale pour les field-days comme pour les installations permanentes.

• Réduction des RFI : Choke de mode commun intégré éliminant les courants indésirables.

• Robuste et résistante aux intempéries : Conçue pour résister aux éléments, parfaitement adaptée à une utilisation extérieure de longue durée.

• Fil d’antenne durable : Fil en cuivre étamé tréfilé dur avec gaine XLPE, garantissant une longévité et des performances supérieures, même dans des conditions difficiles.

Conclusion

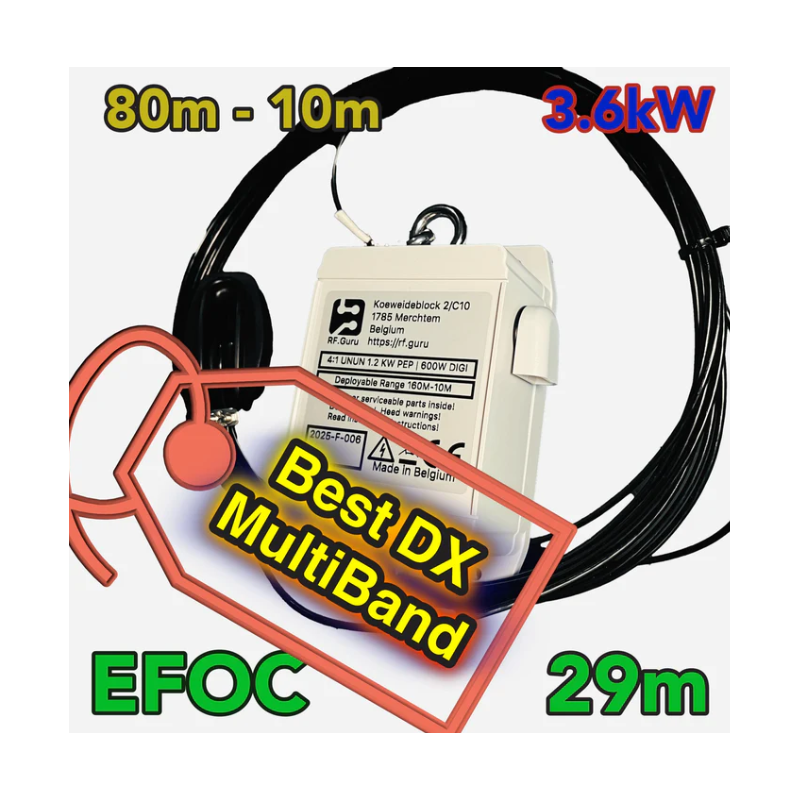

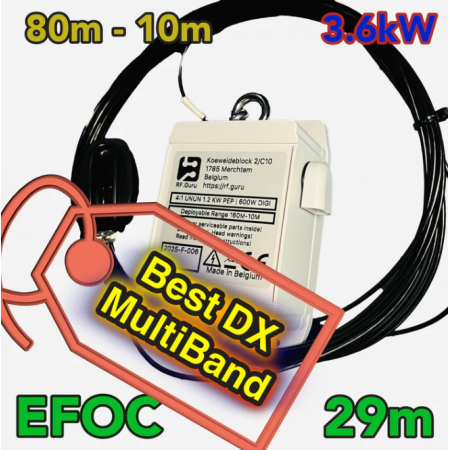

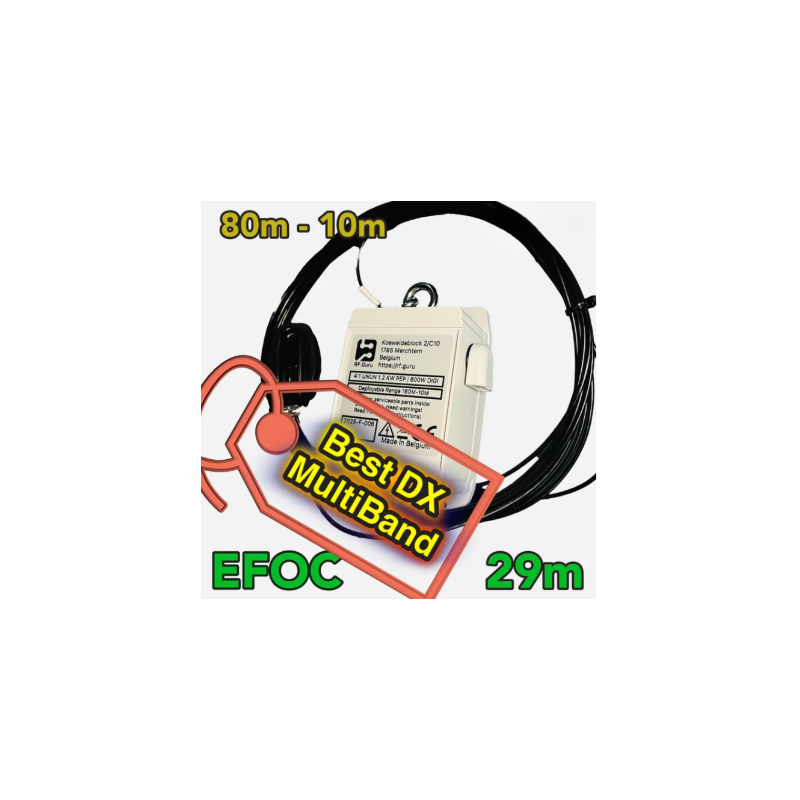

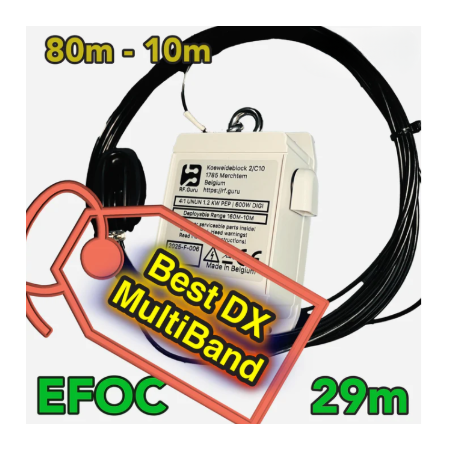

L’EFOC29 est la solution idéale pour les radioamateurs à la recherche d’une antenne multibande offrant performance, durabilité et polyvalence. Que ce soit pour des opérations field-day, des situations d’urgence ou une station permanente, l’EFOC29 assure des communications fiables avec un minimum d’effort.

Avertissement concernant le ROS et les antennes filaires

Chez RF.Guru, tous les tests d’antenne, y compris les mesures de ROS, sont réalisés dans des conditions contrôlées, avec l’antenne installée à une hauteur standard de 8 mètres au-dessus du sol, dans un environnement dégagé. Ces tests visent à fournir une base de référence de performance et à garantir la cohérence entre nos évaluations produits.

Il est toutefois important de noter que le ROS et les performances d’une antenne peuvent varier de manière significative en fonction de plusieurs facteurs, notamment :

• Hauteur d’installation : Les antennes installées plus haut ou plus bas que 10 mètres peuvent présenter des valeurs de ROS différentes.

• Environnement immédiat : La proximité d’arbres, de bâtiments ou d’autres structures peut affecter les performances en raison des réflexions et de l’absorption.

• Conductivité du sol : La composition du sol, le taux d’humidité et le relief influencent les diagrammes de rayonnement et l’impédance.

• Longueur et qualité de la ligne d’alimentation : Les variations de longueur ou de qualité du câble coaxial, ainsi que la présence de courants de mode commun, peuvent impacter les mesures de ROS.

• Objets métalliques à proximité : Les lignes électriques, clôtures ou autres éléments métalliques peuvent provoquer un désaccord de l’antenne.

📡 Guide d’installation – Antenne EFOC29

🎁 Contenu du kit

Le kit comprend :

• 30 mètres de fil rayonnant
• 24 mètres de câble coaxial (type EXTRAFLEX-BURY-7)

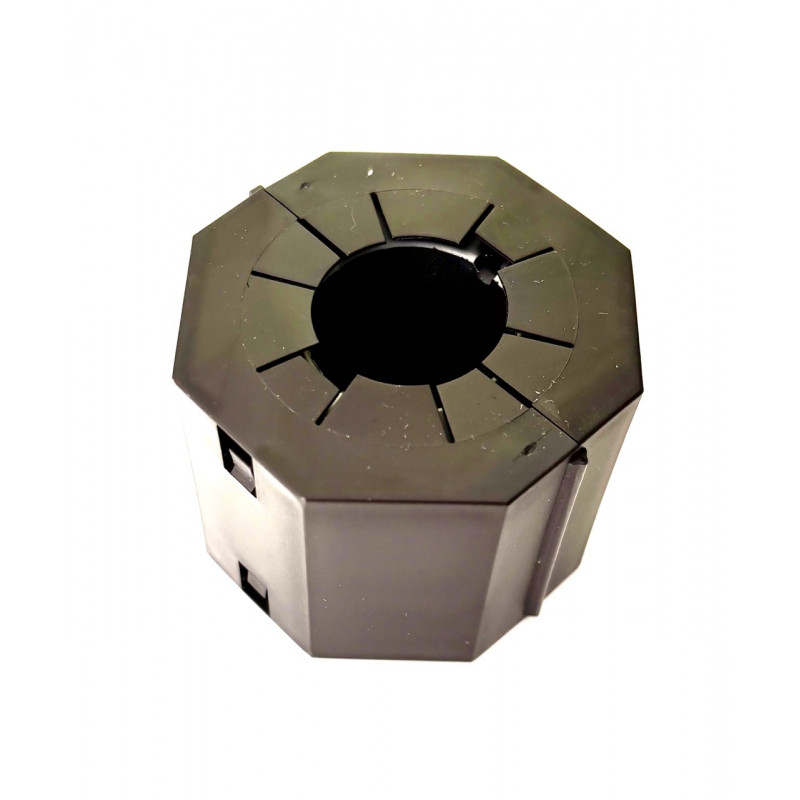

• 2 ferrites (chokes) de grande taille

⚙️ 1. Configurations d’installation

L’antenne peut être installée selon plusieurs géométries, en fonction du terrain disponible.

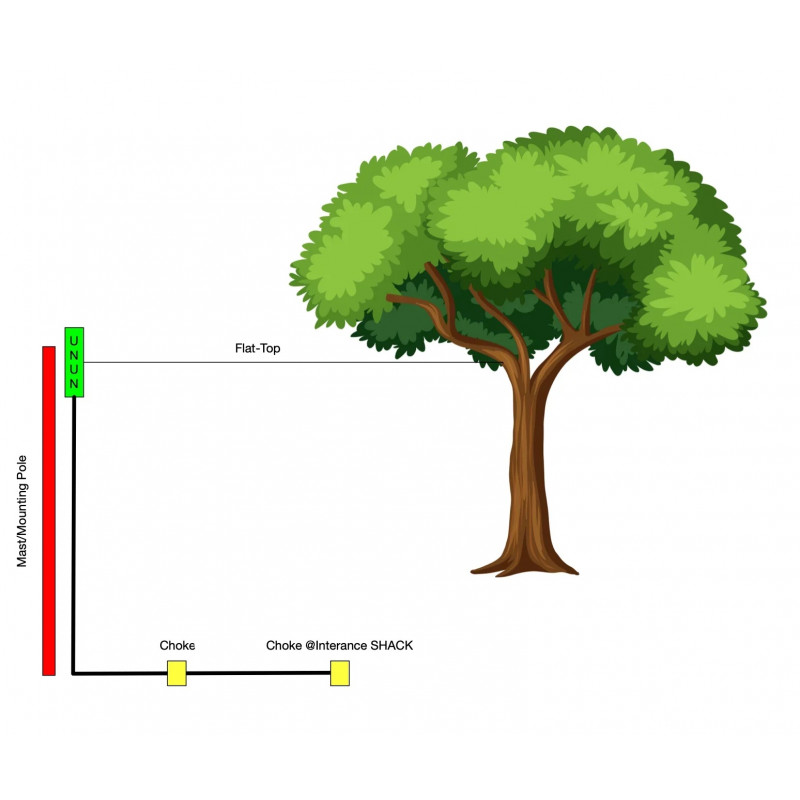

➤ 1.1 Configuration horizontale (Flat-Top)

• Longueur : 28 à 30 m
• Fil tendu horizontalement entre deux supports

👉 Configuration simple mais nécessitant un espace dégagé important.

➤ 1.2 Configuration Inverted-L (recommandée)

• Longueur totale : 26 à 28 m
  • Partie horizontale : 15 à 20 m
  • Partie verticale : 7 à 12 m
• Hauteur du point d’alimentation : 7 à 18 m
• Extrémité basse : 3 à 5 m du sol

👉 Très bon rendement global :

• bas → propagation locale (NVIS)
• haut → trafic longue distance (DX)

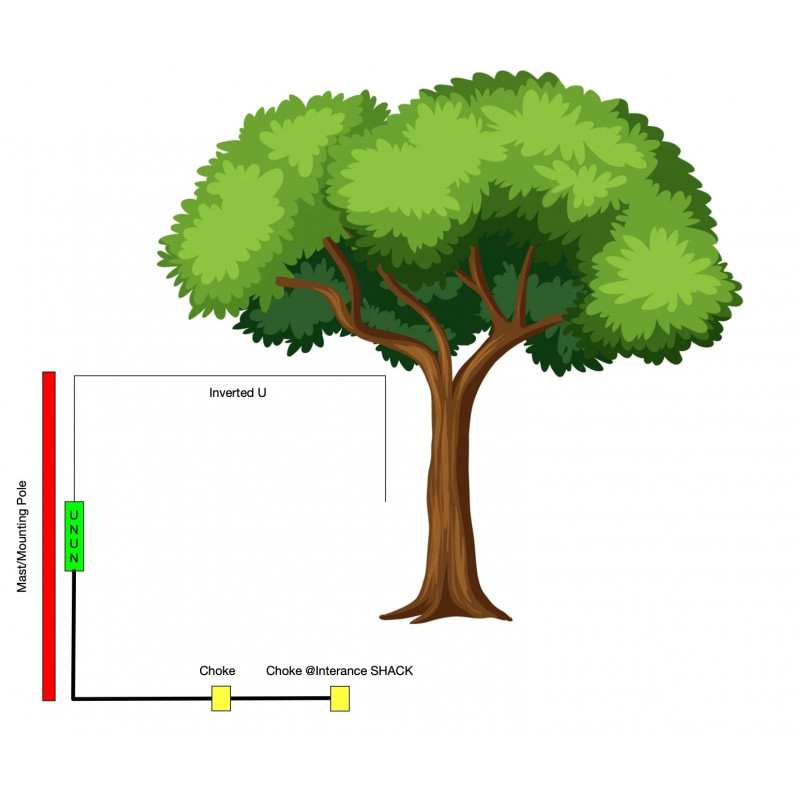

➤ 1.3 Configuration Inverted-U

• Longueur totale : 25 à 28 m
  • Deux descentes verticales : 6 à 10 m
  • Partie horizontale : 10 à 16 m
• Hauteur du point d’alimentation : 5 à 7 m

👉 Bon compromis si l’espace est limité.

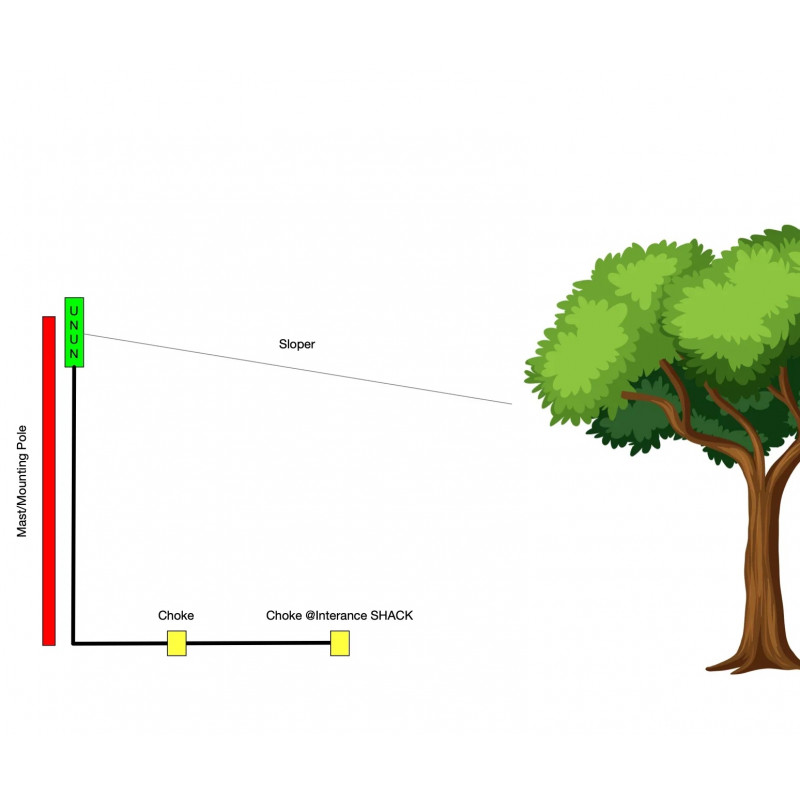

➤ 1.4 Configuration Sloper (incliné)

• Longueur : 27 à 29 m
• Point haut + point bas incliné
• Hauteur du point d’alimentation : 7 à 18 m
• Extrémité basse : 4 à 5 m du sol

👉 Avantages :

• Directivité naturelle
• Moins de bruit reçu

⚡ 2. Rôle du coaxial (élément clé)

Contrairement à une antenne classique :

👉 Les 11 à 12 premiers mètres de coaxial servent de contrepoids (counterpoise)
👉 Ils participent activement au rayonnement

➤ Mise en œuvre

• Peut être installé :
  • au sol
  • en zig-zag
  • légèrement surélevé (idéal)

⚠️ À éviter :

• contact direct avec métal
• proximité immédiate d’une toiture

🧲 3. Positionnement des chokes

➤ Configuration recommandée

• 1er choke : à 11–12 m du point d’alimentation
  • réalisé avec 6 spires de coaxial
• 2e choke :
  • soit à l’entrée du shack
  • soit juste après le premier

👉 Objectifs :

• bloquer les courants de mode commun
• stabiliser le ROS
• éviter que le coax rayonne de façon incontrôlée

📏 4. Réglage du ROS (SWR)

Bonnes pratiques :

• mesurer loin des structures métalliques
• tester sur plusieurs bandes
• optimiser la position du coax

👉 Le cheminement du coax influence fortement les performances.

✂️ 5. Ajustement de la longueur

➤ Méthode recommandée

• Replier le fil au lieu de le couper
• ajuster progressivement

👉 Avantages :

• réglage réversible
• précision accrue

➤ Si coupe nécessaire

• procéder par petites étapes
• mesurer après chaque modification

📡 6. Réglage par bande

Réglage initial conseillé :

• 80 m → autour de 3,6 MHz
• 40 m → partie haute de bande
• 20 m / 10 m → partie basse de bande

Objectifs :

• SWR < 2,5:1 sur la majorité des bandes
• SWR < 3:1 sur 80 m et 30 m (tuner recommandé)

📏 7. Hauteur d’installation

Facteur déterminant :

• minimum recommandé : 8 m

Impact :

• plus haut → meilleure portée DX
• plus bas → meilleure couverture locale (NVIS)

🛠️ 8. Bonnes pratiques

✔️ Installation mécanique

• utiliser des isolateurs
• éviter une tension excessive sur le fil

✔️ Géométrie

• privilégier :
  • Inverted-L
  • Sloper
  • Inverted-U
    👉 plus performantes que le flat-top

✔️ Adaptation terrain

• ajuster selon :
  • environnement
  • obstacles
  • hauteur disponible

🧠 9. Points techniques importants

• antenne quasi-résonante multi-bandes (80 à 10 m)
• le coaxial fait partie intégrante du système rayonnant
• le choke est indispensable
• un ROS bas ne garantit pas forcément un bon rendement
