VNA Tiny ULTRA 100k-5.3GHz
179,90 €
TTC
TinySA ULTRA : visualisez le spectre radio sur le terrain
Le tinySA ULTRA réunit un analyseur de spectre portable et un générateur de signaux RF dans un appareil compact doté d’un écran couleur de 4 pouces. Il permet d’observer l’occupation d’une bande, de repérer une émission, de comparer des niveaux de signal ou de vérifier le comportement d’un montage radio sans transporter un analyseur de laboratoire.
Il s’adresse aux radioamateurs, aux techniciens RF, aux électroniciens et aux utilisateurs qui souhaitent disposer d’un instrument pratique pour leurs essais sur le terrain comme sur l’établi.
Analyse du spectre de 100 kHz à 5,3 GHz
En mode normal, l’analyseur couvre 100 kHz à 800 MHz. Le mode ULTRA étend l’exploration jusqu’à 5,3 GHz, ce qui permet d’étudier un éventail plus large de signaux RF. L’affichage du spectre aide à identifier les pics, à observer les émissions proches et à comparer visuellement l’activité de différentes plages de fréquences.
La bande passante de résolution, réglable d’environ 200 Hz à 850 kHz, permet d’adapter l’affichage à la mesure : une résolution étroite aide à distinguer des signaux rapprochés, tandis qu’une résolution plus large accélère l’exploration d’une bande. L’appareil peut afficher jusqu’à 450 points de mesure et plusieurs traces pour faciliter les comparaisons.
Un amplificateur faible bruit de 20 dB, activable selon les besoins, aide à examiner les signaux faibles. À l’inverse, l’atténuation d’entrée permet d’adapter la mesure lorsqu’un signal plus puissant est présent. Le choix de ces réglages est important pour obtenir une lecture exploitable et éviter la saturation de l’entrée RF.
- AS-972
- Mesure
-
Description
Générateur de signaux intégré pour vos essais RF
Le tinySA ULTRA peut également servir de générateur de signaux lorsqu’il n’est pas utilisé en mode analyseur. Il propose une sortie sinusoïdale de 100 kHz à 800 MHz. À des fréquences plus élevées, il peut produire une onde carrée jusqu’à 4,4 GHz ou un signal de test RF jusqu’à 5,3 GHz, selon le mode sélectionné.
Cette seconde fonction est utile pour injecter un signal dans un circuit, vérifier une chaîne de réception ou réaliser des comparaisons simples sur un filtre et d’autres composants RF. La nature du signal et sa pureté spectrale varient selon le mode et la fréquence : pour une mesure exigeante, il faut choisir le mode de génération adapté.
Écran 4 pouces et commandes adaptées aux déplacements

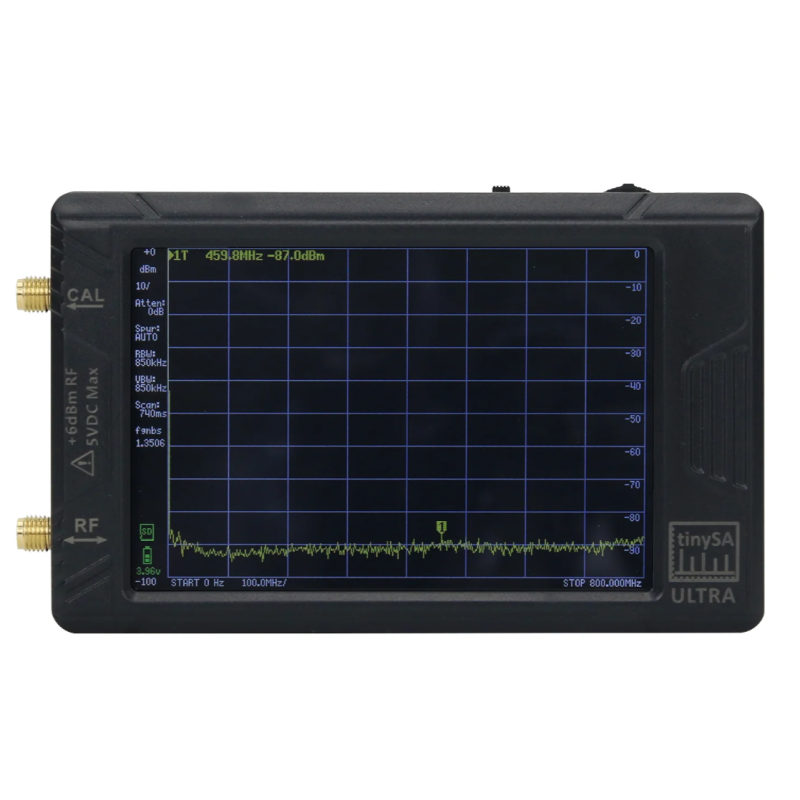

L’écran couleur tactile de 4 pouces offre une lecture confortable du spectre, des marqueurs et des paramètres de mesure. Les commandes de l’appareil permettent de modifier rapidement la fréquence centrale, l’étendue analysée et les autres réglages pendant une intervention.
Son format portable convient à la recherche de signaux, à la vérification d’une installation radio ou à des essais ponctuels en atelier. La connexion USB permet aussi d’utiliser les fonctions de contrôle sur ordinateur prises en charge par l’appareil.
Un outil polyvalent pour comprendre et tester les signaux
Avec ses deux fonctions réunies dans un seul boîtier, le tinySA ULTRA permet de passer de l’observation d’un signal à l’injection d’un signal de test au cours d’une même séance de travail. Il constitue un instrument accessible pour explorer le spectre, contrôler un montage RF et approfondir sa compréhension des phénomènes radio.
Pour les mesures raccordées directement à un émetteur ou à une source RF puissante, utilisez un atténuateur externe approprié et vérifiez le niveau admissible à l’entrée de l’analyseur. La sortie du générateur est destinée aux essais ; elle ne remplace pas un émetteur radio.
Caractéristiques principales
Caractéristique Valeur Fonctions Analyseur de spectre et générateur RF Plage d’analyse en mode normal 100 kHz à 800 MHz Plage d’analyse en mode ULTRA Jusqu’à 5,3 GHz Bande passante de résolution Environ 200 Hz à 850 kHz Amplificateur faible bruit 20 dB, activable Affichage Écran couleur tactile de 4 pouces Points d’affichage Jusqu’à 450 Générateur sinusoïdal 100 kHz à 800 MHz Générateur d’onde carrée Jusqu’à 4,4 GHz Signal de test RF Jusqu’à 5,3 GHz -
Détails du produit
Détails du produit
AS-972Références spécifiques
-
