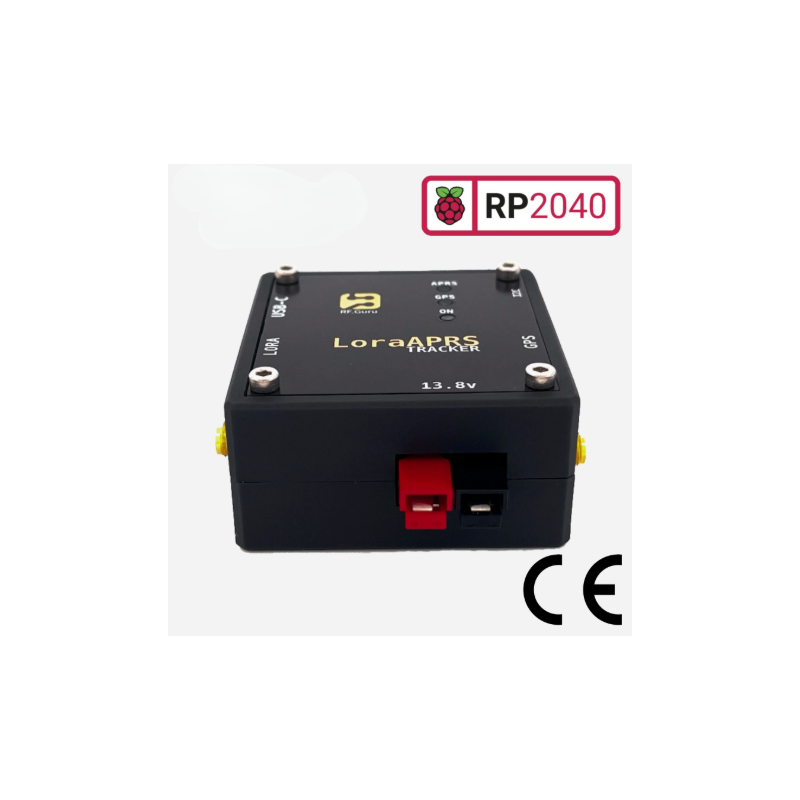

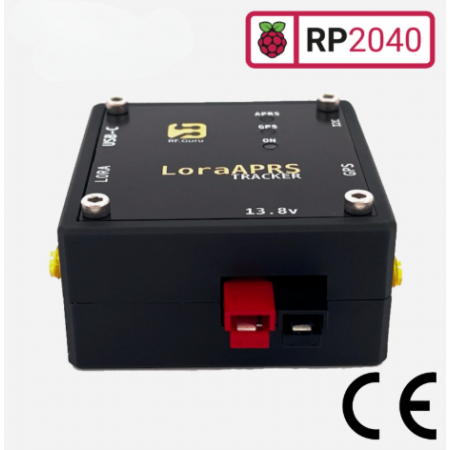

Tracker GPS APRS 433 MHz 500 mW 12v

Conception automobile robuste et intégration simplifiée

Pensé pour une installation embarquée, le tracker fonctionne en 13,8 V, tension standard des véhicules. Sa conception robuste le rend adapté aux conditions exigeantes : vibrations, variations de température et usage prolongé. Il constitue un excellent choix pour ceux qui veulent un tracker APRS discret, durable et efficace, que ce soit pour la sécurité, la passion radio ou le suivi logistique.

En investissant dans ce tracker LoRa APRS automobile, vous choisissez une solution professionnelle, éprouvée par la communauté, capable d’offrir sérénité, contrôle et visibilité totale sur vos déplacements.

Caractéristiques principales

• LoRa APRS 433 MHz avec une puissance RF d’environ 400–500 mW pour une couverture étendue

• GNSS avec alimentation active de l’antenne et filtrage pour un verrouillage satellite fiable

• Surveillance de la tension véhicule via une entrée ADC protégée

• USB-C pour les mises à jour du firmware et la configuration

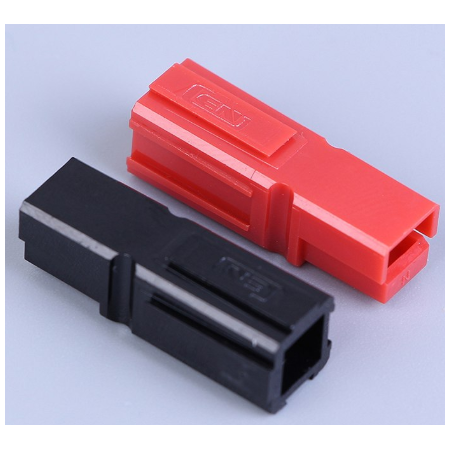

• Entrée DC PowerPole 13,8 V ; consommation ultra-faible au repos (< 0,5 W)

• LED de statut pour l’alimentation, le verrouillage GPS et la transmission APRS

Fiche technique

• Finition du PCB : ENIG (nickel chimique / or par immersion)

• MCU : RP2040 avec mémoire flash QSPI externe

• RF : chaîne d’émission LoRa 433 MHz avec filtrage et étage de gain

• Puissance de sortie RF : 26 dBm (≈ 400 mW)

• Interfaces : USB-C, PowerPole 13,8 V, SMA GNSS et RF 433 MHz

• Indicateurs : Alimentation / verrouillage GPS / TX APRS

• Consommation : ~3,7 W en émission / < 0,5 W au repos

Logiciel

• Firmware open-source : https://github.com/Guru-RF/LoRa433APRSTracker

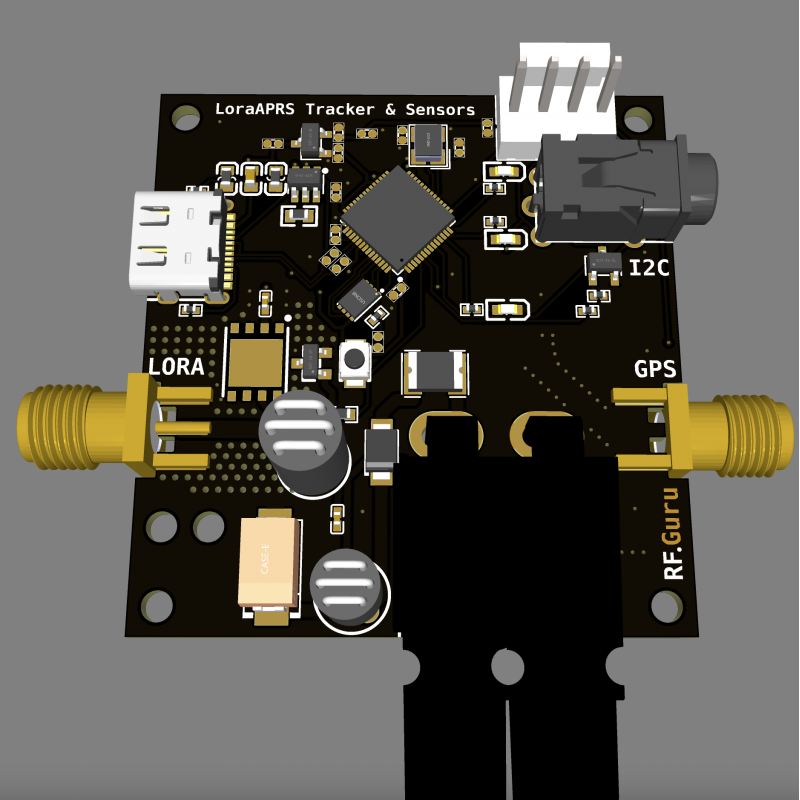

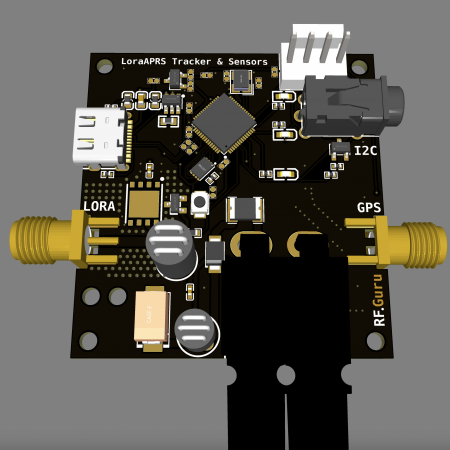

Points clés du schéma électronique

• Architecture d’alimentation : entrée 13,8 V régulée vers 5 V, puis rails 3,3 V à faible bruit. Intègre un soft-start, des protections contre l’inversion de polarité et les surintensités, ainsi qu’un filtrage LC pour une stabilité optimale.

• Interface USB : lignes D+ / D– filtrées par billes de ferrite, condensateurs shunt et réseau de protection ESD. Les résistances CC pull-down garantissent une compatibilité correcte des câbles USB-C.

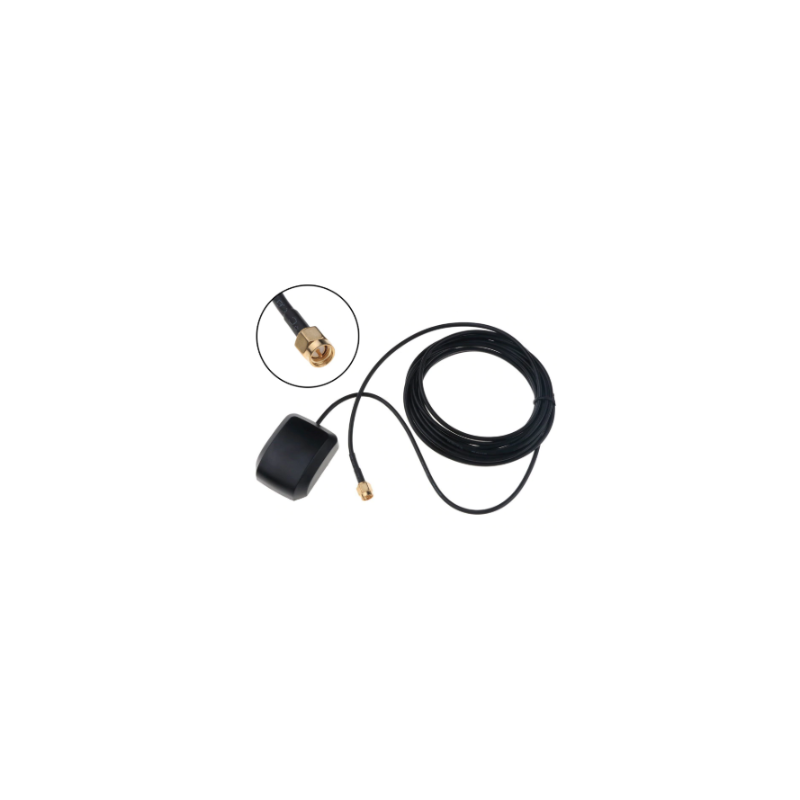

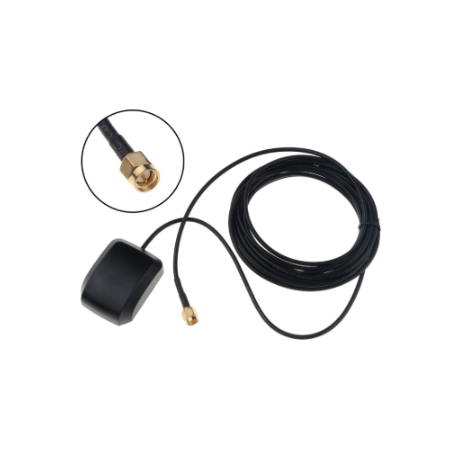

• Chaîne RF GNSS : entrée SMA avec bias-T pour l’alimentation des antennes actives. Le filtrage dédié de l’alimentation assure des performances GPS stables et fiables.

• Chaîne RF LoRa : étage piloté en SPI vers un bloc de gain RF suivi d’un filtre passe-bas, garantissant un signal propre et conforme à l’antenne.

• Mesure de tension : entrée mise à l’échelle, filtrée et limitée en tension afin de protéger l’ADC du RP2040 tout en conservant une excellente précision.

• GPIO & extension : connecteur I²C / E/S exposé. Les LED (Alimentation / GPS / TX) sont pilotées par le RP2040 avec des résistances de limitation de courant intégrées.

Procédure d’installation

1. Connectez l’appareil à votre ordinateur à l’aide d’un câble USB-C
   ⚠️ Ne connectez pas le connecteur PowerPole 13,8 V !
   Un lecteur nommé RPI-RP2 apparaîtra.

2. Téléchargez le firmware

3. Copiez le fichier
   adafruit-circuitpython-rfguru_rp2040-en_US-10.0.3.uf2
   sur le lecteur RPI-RP2, puis patientez pendant le redémarrage automatique.

4. Après le redémarrage, un nouveau lecteur nommé CIRCUITPY apparaît.

5. Transférez le dossier de bibliothèques src/lib, puis le fichier src/boot.py.
   Modifiez les paramètres dans src/config.py (indicatif / paramètres), puis copiez-le sur le lecteur CIRCUITPY.

6. Transférez enfin le fichier src/code.py.

Débogage série / Console (TIO)

1. Installez tio :
   https://github.com/tio/tio

2. Commandes utiles :

tio --auto-connect new
tio --auto-connect latest
tio /dev/tty....

(console cast)

Réinitialisation aux paramètres d’usine

Via la console

Dans la console, appuyez sur Ctrl+C, puis collez :

import microcontroller
microcontroller.on_next_reset(microcontroller.RunMode.UF2)
microcontroller.reset()

➡️ Suivez ensuite la procédure d’installation décrite en haut de cette page.

Réinitialisation manuelle

En dernier recours uniquement !
Ouvrez l’appareil, appuyez sur le minuscule bouton reset présent sur le PCB, puis connectez le câble USB-C tout en maintenant le bouton reset enfoncé.

➡️ Suivez ensuite la procédure d’installation décrite en haut de cette page.

Avertissements

⚠️ Note importante : l’amplificateur de puissance (PA) fonctionne uniquement en 13,8 V via le connecteur PP45.
Si l’unité est alimentée uniquement par USB, l’amplificateur n’est ni alimenté ni actif, il n’y aura donc aucune sortie RF amplifiée.

Remarques

• lib/adafruit_rfm9x.mpy est fortement modifié pour fonctionner avec LoRa APRS.
  Les modifications sont disponibles ici :
  https://github.com/Guru-RF/RF_Guru_RFM9x

• lib/APRS.mpy : bibliothèque APRS ultra minimaliste, disponible ici :
  https://github.com/Guru-RF/circuitpython-APRS
