HackRF One R9 V2.0.0 + PortaPack H2M assemblé + 5 antennes + câble USB + amplificateur RF LNA (faible bruit) 50 MHz - 6 GHz

HackRF One R9 : une plateforme SDR de 1 MHz à 6 GHz

Le HamGeek HackRF One R9 V2.0.0 est un émetteur-récepteur à radio logicielle conçu pour explorer, analyser et expérimenter les signaux RF sur une plage de 1 MHz à 6 GHz. Cette large couverture en fait un outil polyvalent pour les passionnés de SDR, les radioamateurs et les professionnels qui développent ou testent des systèmes radio.

Le HackRF One fonctionne en semi-duplex : il peut recevoir ou émettre, mais pas effectuer les deux opérations simultanément. Il traite jusqu’à 20 millions d’échantillons par seconde, avec des échantillons I/Q sur 8 bits. Le gain en réception et en émission ainsi que le filtre de bande de base sont configurables par logiciel. Grâce à son interface USB, il peut être utilisé sur ordinateur avec des environnements comme GNU Radio ou SDR#.

La révision R9 apporte notamment le composant RF MAX2839, une distribution d’horloge revue et une diode ajoutée à l’alimentation du port d’antenne. Le boîtier est livré assemblé : vous pouvez commencer à découvrir la SDR sans monter vous-même les cartes électroniques.

PortaPack H2M : explorez les signaux sans ordinateur

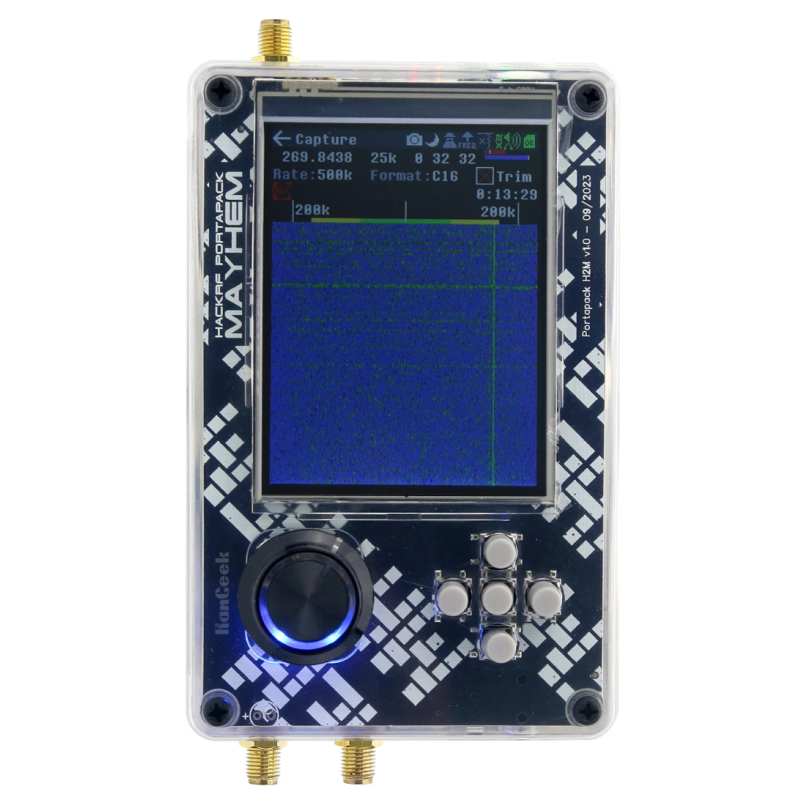

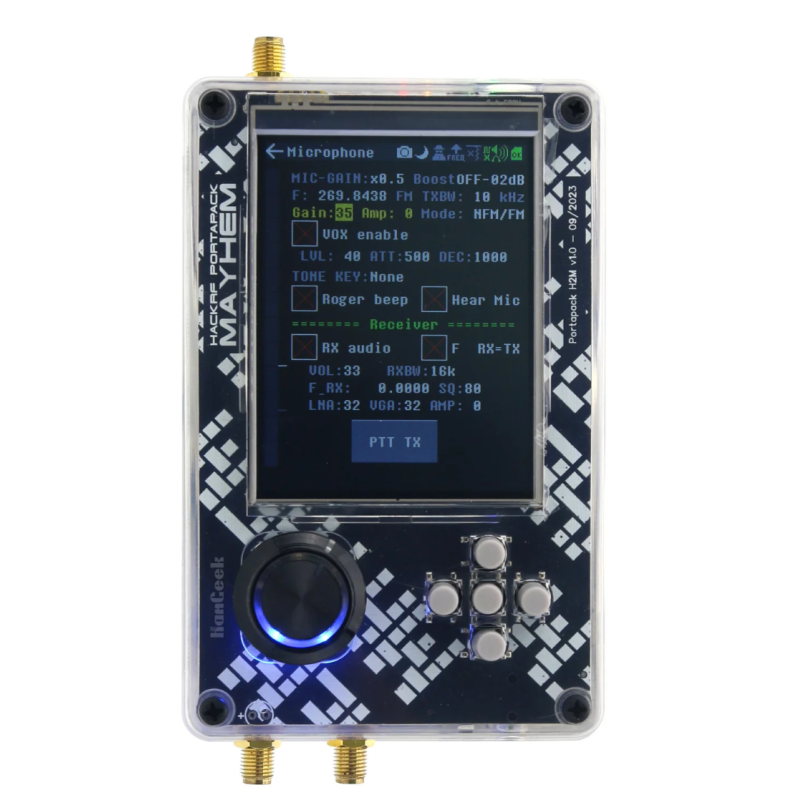

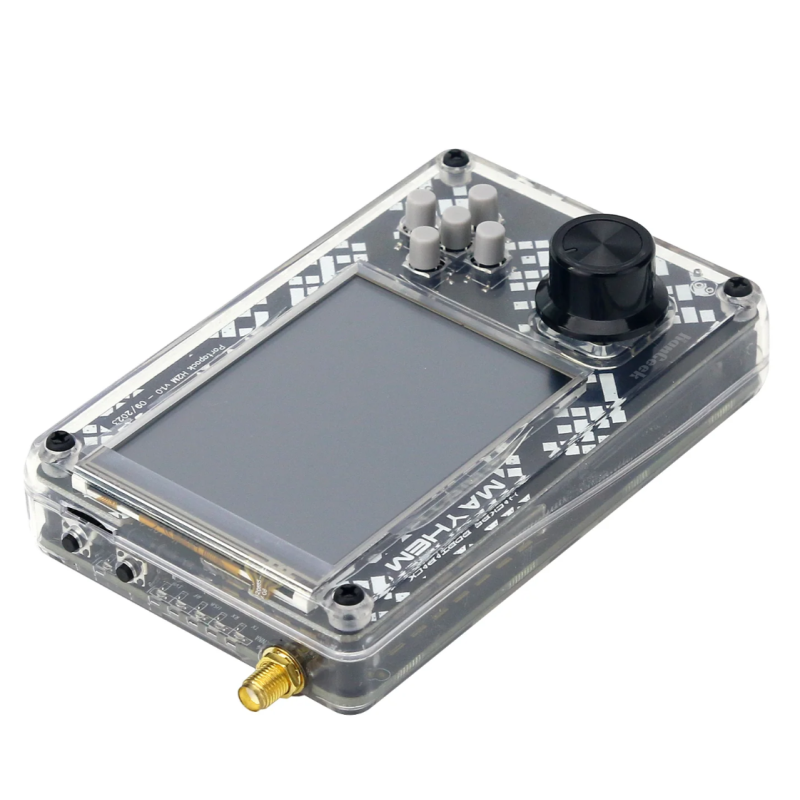

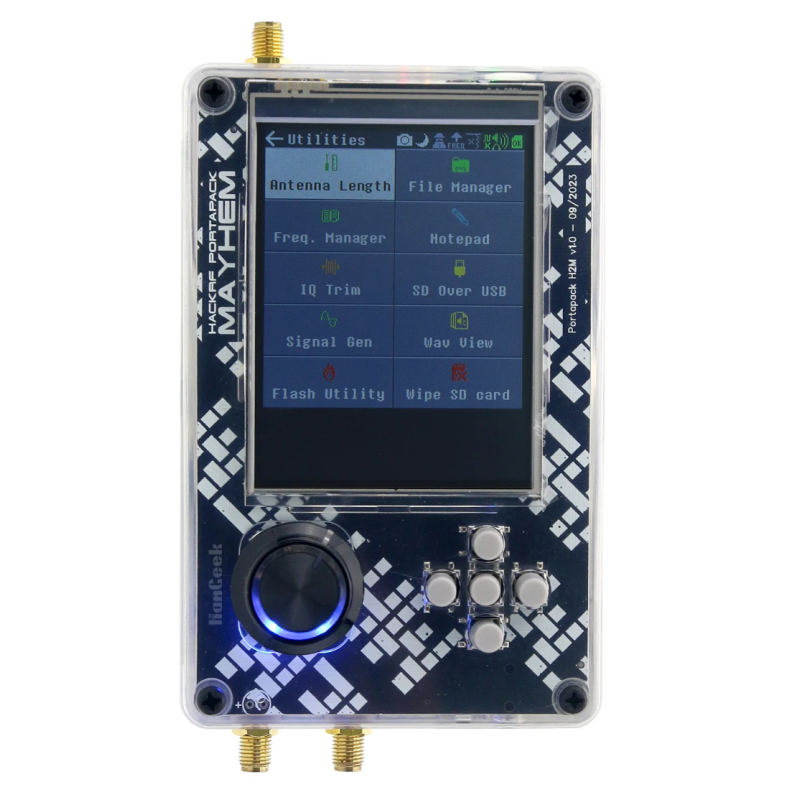

Installé sur le HackRF One, le PortaPack H2M transforme l’ensemble en instrument SDR portable. Son écran tactile de 3,2 pouces affiche les informations de réception et permet de naviguer dans les applications du firmware à l’aide des boutons et de la molette. Il dispose également d’un emplacement microSD pour les données utilisées par certaines fonctions.

Selon le firmware installé, le PortaPack permet notamment de visualiser le spectre et son waterfall, d’écouter des signaux compatibles et d’effectuer des captures pour vos essais radio. Son oscillateur TCXO de 10 MHz apporte une référence de fréquence adaptée aux expérimentations qui demandent une bonne stabilité. Lorsque vous souhaitez travailler sur ordinateur, le mode HackRF redonne accès aux logiciels SDR via USB.

Ce format est particulièrement pratique pour passer d’une exploration sur le terrain à une analyse plus approfondie sur poste de travail, avec le même matériel.

Cinq antennes pour varier les bandes explorées

Le pack comprend cinq antennes aux caractéristiques différentes. Elles permettent d’essayer plusieurs plages de fréquences sans partir d’une seule antenne généraliste. Le choix de l’antenne reste essentiel : pour obtenir de bons résultats, utilisez celle dont la plage de fonctionnement correspond au signal étudié.

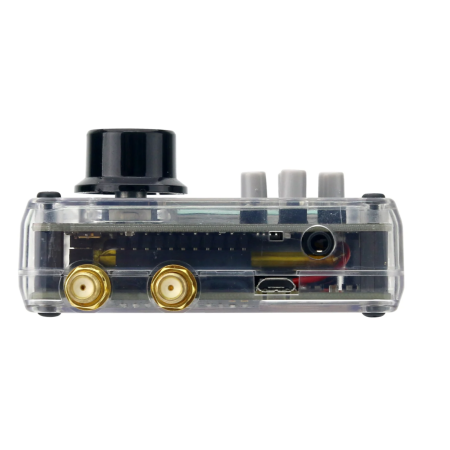

Le HackRF One dispose d’un connecteur d’antenne SMA femelle ainsi que d’entrées et sorties d’horloge SMA pour les configurations nécessitant une référence ou une synchronisation externe. Il propose aussi une alimentation du port d’antenne pilotable par logiciel, spécifiée à 3,3 V et 50 mA pour les accessoires compatibles.

LNA RF 20 dB : un accessoire pour la réception

Un amplificateur faible bruit (LNA) est inclus dans ce kit. Annoncé pour une utilisation de 50 MHz à 6 GHz avec un gain de 20 dB, il peut amplifier le signal reçu avant son entrée dans le HackRF One. Il s’alimente séparément par micro-USB et possède un voyant indiquant son fonctionnement.

Le LNA est utile à expérimenter avec des signaux faibles et une installation adaptée. Son intérêt dépend du contexte RF : un signal déjà puissant peut saturer la chaîne de réception une fois amplifié. Utilisez-le pour la réception, en tenant compte du niveau des signaux présents et de la fréquence de travail.

Un ensemble complet pour vos projets SDR

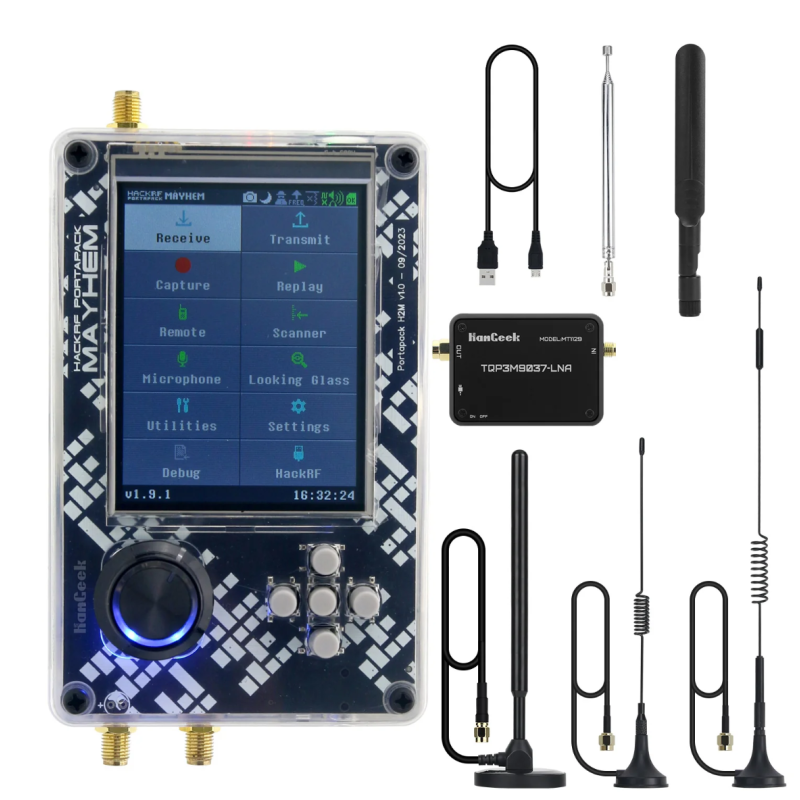

Ce kit réunit le HackRF One R9, le PortaPack H2M assemblé, cinq antennes, un câble USB et un LNA RF. Il convient aussi bien à la découverte du spectre qu’au prototypage radio, aux travaux pratiques et aux essais de réception sur différentes bandes. Sa combinaison d’un mode portable et d’un fonctionnement avec ordinateur vous laisse choisir la méthode la plus adaptée à chaque projet.

À savoir : le HackRF One n’est pas un récepteur spécialisé optimisé pour une bande précise. Les performances dépendent notamment de l’antenne, de l’environnement radio et des réglages. Toute émission doit respecter les fréquences, puissances et conditions pour lesquelles vous êtes autorisé.
