SDR LibreSDR Mini XC7A100T + AD9361 50 MHz à 6 GHz . Bande passante 56 MHz
449,00 €
TTC
2 à 5 jours
LibreSDR Mini : une plateforme SDR pour les projets radio avancés

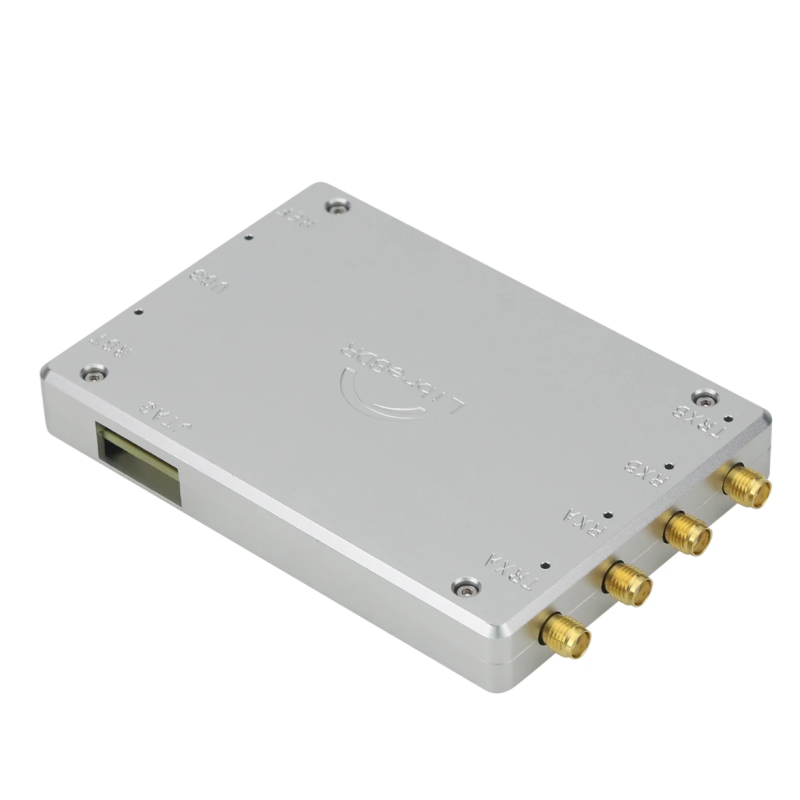

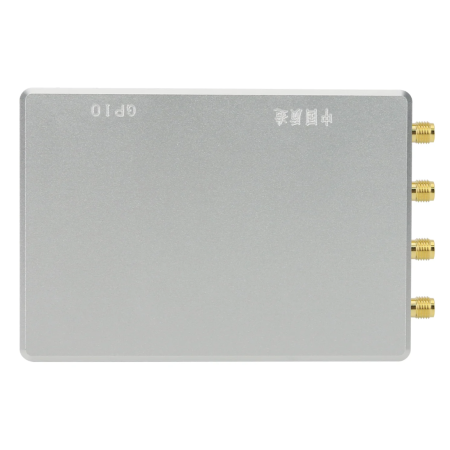

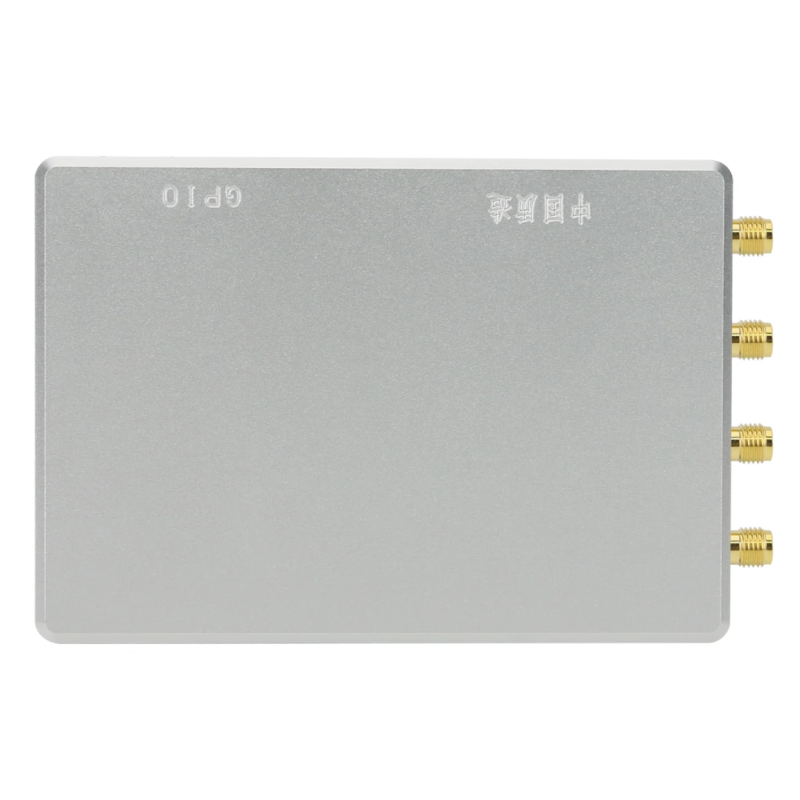

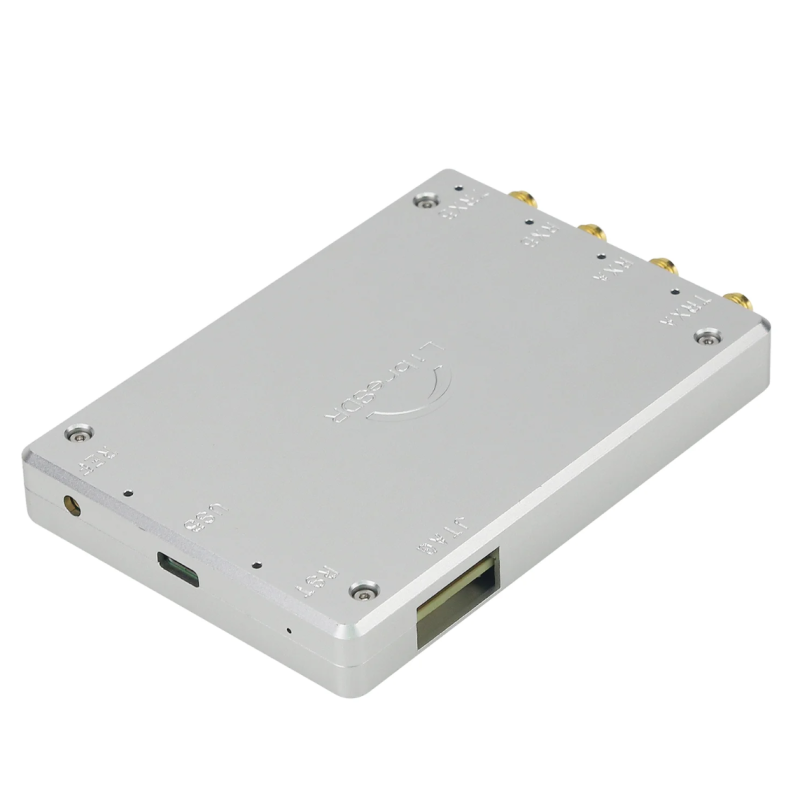

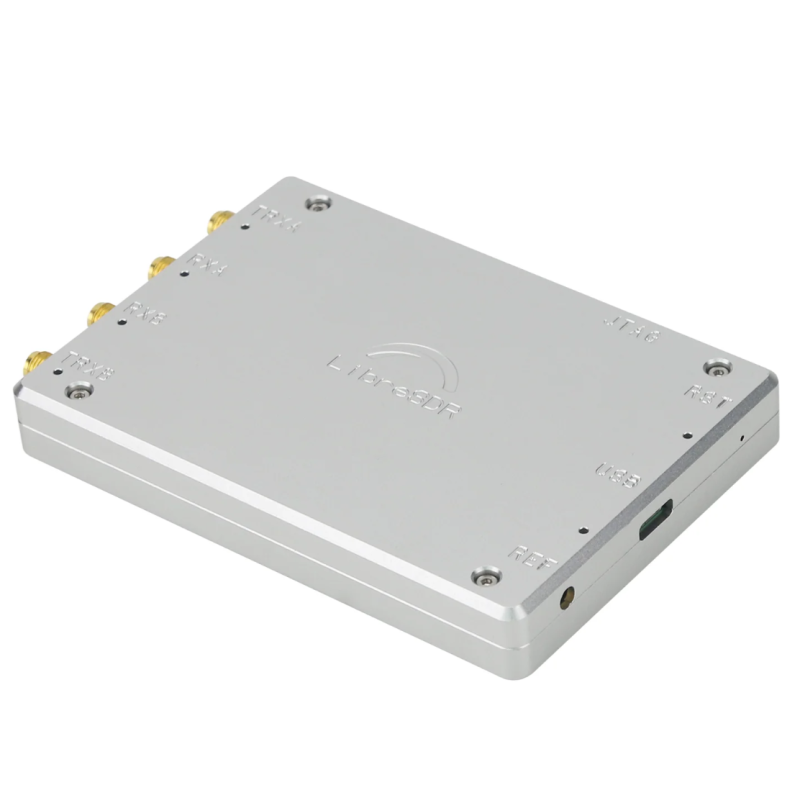

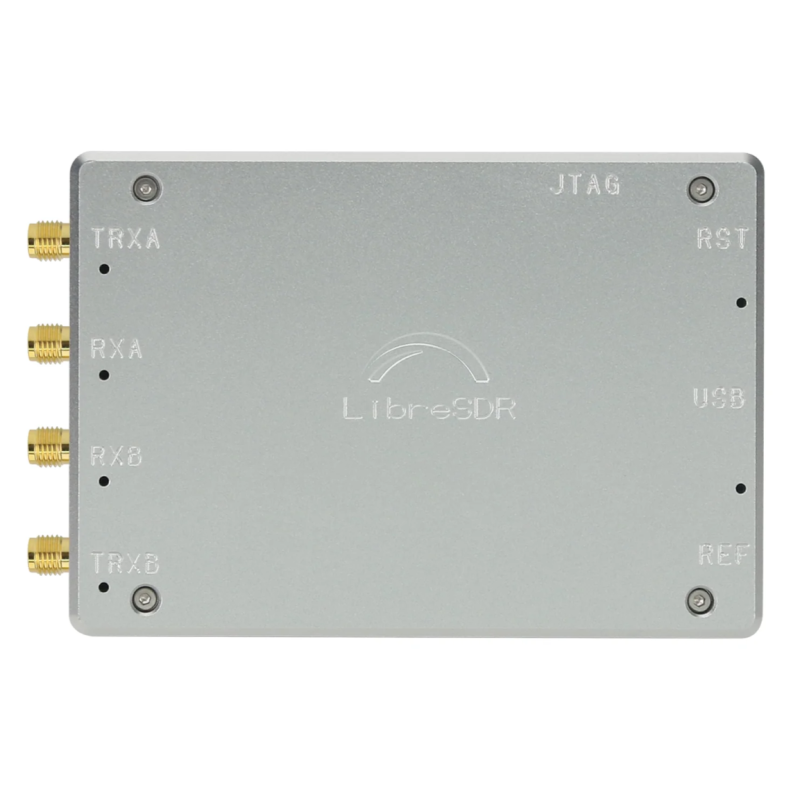

Le LibreSDR Mini XC7A100T + AD9361 est un kit de développement SDR destiné à l’expérimentation, à l’analyse des signaux et au prototypage de systèmes de communication sans fil. Il associe un émetteur-récepteur RF Analog Devices AD9361 à un FPGA Artix-7 XC7A100T dans un format compact, livré avec un boîtier usiné CNC.
La plateforme couvre, selon la fiche technique du fournisseur, une plage de réglage de 50 MHz à 6 GHz. Elle permet de travailler sur des signaux I/Q et d’adapter les traitements réalisés sur ordinateur ou dans le FPGA. Elle convient aux essais de formes d’onde, au prototypage de liaisons et à l’étude de systèmes radio multicanaux.
Deux voies de réception et deux voies d’émission pour le MIMO
L’AD9361 prend en charge une architecture 2 × 2 MIMO, avec deux voies de réception et deux voies d’émission. Cette configuration permet d’étudier la diversité radio, les flux RF simultanés et les techniques de traitement multicanal.
L’AD9361 assure la conversion des signaux RF en données I/Q. Le FPGA participe à leur traitement et à leur mise en forme, tandis que l’interface USB 3.0 transfère les données vers l’ordinateur. Cette architecture offre une base souple pour concevoir et tester des chaînes de communication radio.
- AS-985
- SDR
-
Description
FPGA Artix-7 XC7A100T : personnalisez le traitement du signal
Le FPGA XC7A100T permet de développer des fonctions numériques adaptées à vos projets : gestion des flux I/Q, traitement en temps réel ou intégration de blocs personnalisés. Le LibreSDR Mini constitue ainsi une plateforme de travail pour les ingénieurs RF, les chercheurs et les développeurs qui souhaitent intervenir sur la chaîne de traitement du signal.
Le fournisseur annonce une bande passante de traitement pouvant atteindre 56 MHz, une fréquence d’échantillonnage maximale de 61,44 Méch./s et une résolution de 12 bits pour les convertisseurs ADC et DAC.
Synchronisation et logiciels SDR
La carte intègre un VCTCXO annoncé à ±0,5 ppm et prévoit des interfaces pour une référence externe de 10 MHz et un signal 1 PPS. Ces entrées peuvent être utiles aux projets qui demandent une référence temporelle ou fréquentielle externe.
Le LibreSDR Mini est présenté comme compatible avec les pilotes UHD. Il peut être intégré à des environnements de développement et d’analyse tels que GNU Radio ou SDRangel, sous réserve de vérifier la compatibilité des versions logicielles utilisées.
Un kit compact pour votre banc d’essai

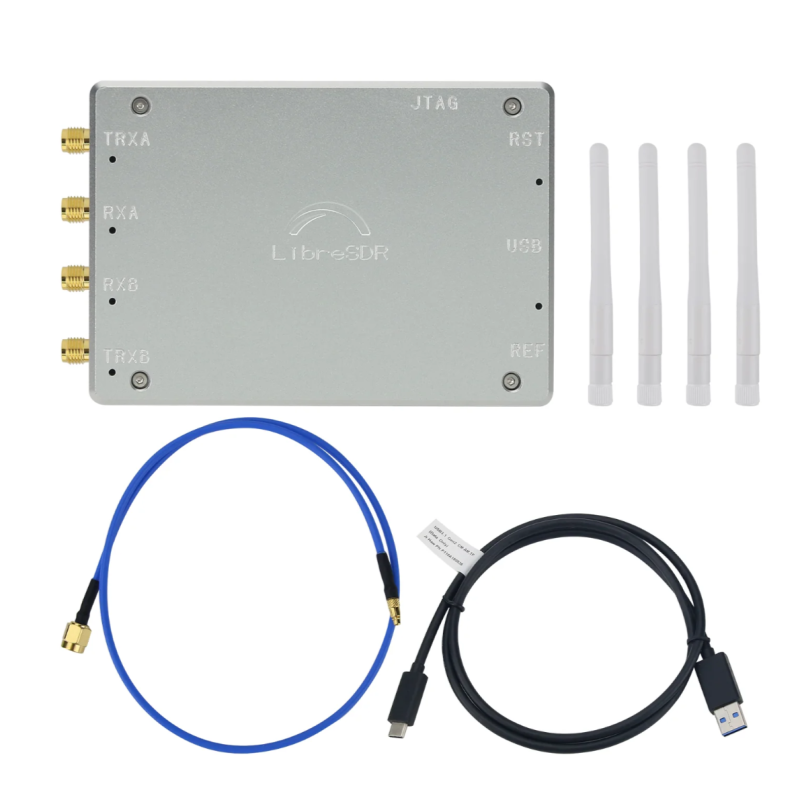

La carte mesure 89,5 × 63 mm. Son boîtier CNC facilite les manipulations et protège l’électronique lors des essais. Le kit comprend :
- 1 carte SDR XC7A100T + AD9361 ;
- 1 boîtier usiné CNC ;
- 1 antenne ;
- 1 câble de données USB annoncé comme USB 3.1.
Le LibreSDR Mini offre une base polyvalente pour les projets de réception, d’émission et de traitement numérique du signal. Les émissions doivent être réalisées uniquement dans les bandes et conditions pour lesquelles l’utilisateur est autorisé.
Caractéristiques techniques
Caractéristique Valeur annoncée Circuit RF Analog Devices AD9361 FPGA Artix-7 XC7A100T Architecture RF 2 voies RX / 2 voies TX, 2 × 2 MIMO Plage de réglage 50 MHz à 6 GHz Bande passante de traitement Jusqu’à 56 MHz Échantillonnage ADC et DAC Jusqu’à 61,44 Méch./s Résolution ADC et DAC 12 bits Précision de l’horloge ±0,5 ppm Synchronisation externe 10 MHz et 1 PPS Connexion à l’ordinateur USB 3.0 Micro-B Dimensions de la carte 89,5 × 63 mm -
