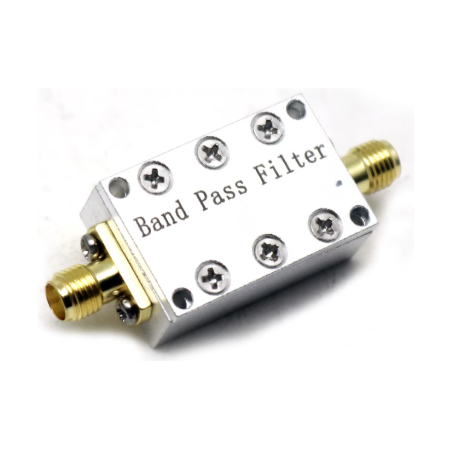

Le filtre passe-bande RF 868 MHz est conçu pour sélectionner les signaux radio situés autour de la fréquence 868 MHz tout en atténuant les émissions indésirables hors bande.
Particulièrement adapté aux applications LoRa, LoRaWAN, Meshtastic, MeshCore et SDR, ce module contribue à améliorer la sélectivité des récepteurs radio et à limiter les perturbations causées par des signaux puissants situés en dehors de la bande utile.
Sa fréquence centrale de 868 MHz et sa bande passante de 10 MHz à -1 dB permettent son utilisation dans de nombreux projets de communication sans fil, de télémétrie et de réseaux IoT opérant autour de 868 MHz.
Filtrage RF sélectif et excellente réjection hors bande
Ce filtre radiofréquence est conçu pour réduire l'influence des signaux parasites sur les équipements de réception sensibles.
Performances électriques annoncées :
-
Fréquence centrale : 868 MHz
-
Bande passante à -1 dB : 10 MHz
-
Perte d'insertion : inférieure à 2,8 dB
-
Réjection à 720 MHz : supérieure à 58 dB
-
Réjection à 800 MHz : supérieure à 50 dB
-
Réjection à 900 MHz : supérieure à 55 dB
-
Impédance nominale : 50 Ω
-
Puissance RF maximale admissible : 20 dBm (100 mW)
Cette sélectivité est particulièrement intéressante lorsque des émissions radio situées en dehors de la bande 868 MHz risquent de perturber le fonctionnement d'un récepteur.
En atténuant les signaux hors bande avant leur arrivée à l'étage d'entrée RF, le filtre peut contribuer à réduire les phénomènes de saturation et de désensibilisation.
