Compatible avec les projets LoRaWAN, Meshtastic et MeshCore

La bande 868 MHz est largement utilisée en Europe par les réseaux de capteurs, les systèmes de télémétrie et les communications radio basse consommation.

Ce filtre peut être intégré dans différentes installations :

• LoRaWAN : passerelles et récepteurs IoT destinés à la collecte de données de capteurs.

• Meshtastic : systèmes de communication maillés utilisant la modulation LoRa en bande EU868.

• MeshCore : réseaux radio maillés et infrastructures de relais LoRa.

• Récepteurs SDR : amélioration de la sélectivité en réception autour de 868 MHz.

• Télémétrie et domotique : équipements radio et dispositifs de mesure sans fil opérant dans la bande concernée.

• Laboratoires RF : caractérisation de signaux et expérimentation radiofréquence.

Le filtre convient particulièrement aux chaînes de réception nécessitant une meilleure isolation des signaux extérieurs à la bande utile.

Attention : sa puissance maximale admissible de 100 mW doit impérativement être respectée lors d'une utilisation en émission. Vérifiez la puissance réelle de votre équipement avant installation.

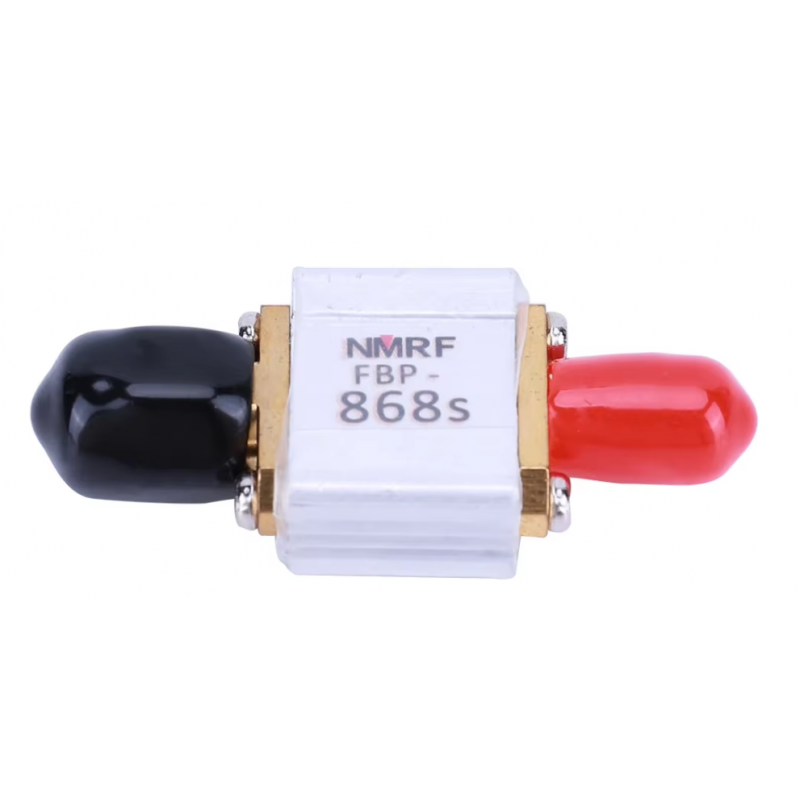

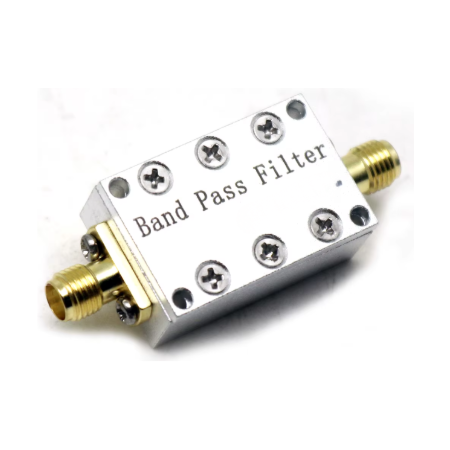

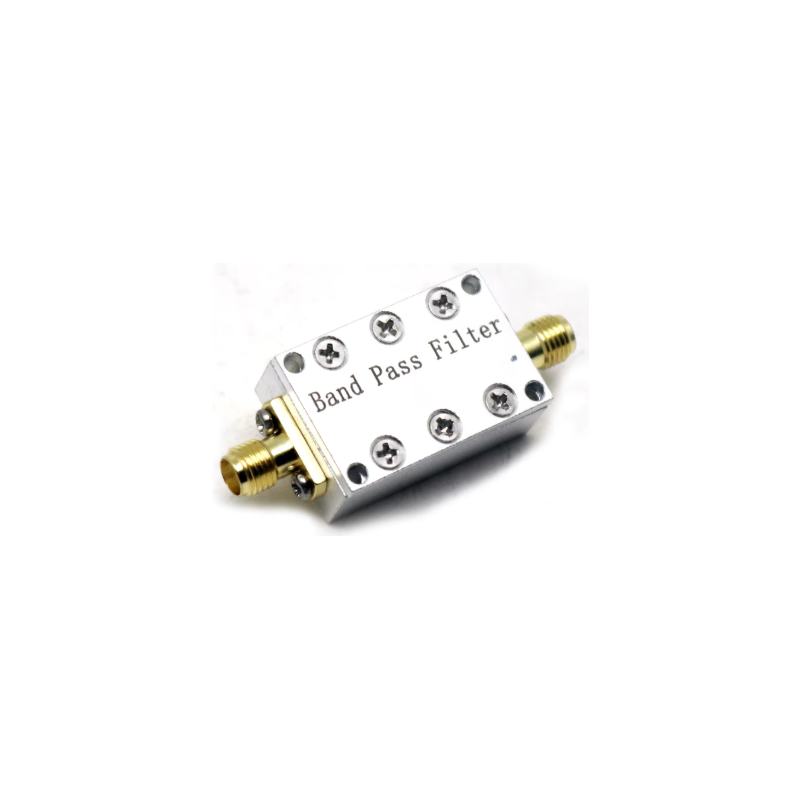

Boîtier blindé CNC et connecteurs SMA 50 Ω

Le filtre est intégré dans un boîtier métallique en alliage d'aluminium usiné CNC, conçu pour offrir une bonne protection mécanique et limiter les couplages électromagnétiques indésirables.

Son format compact permet une installation facile dans une station SDR, une passerelle LoRaWAN, un boîtier de communication ou un banc de mesure radio.

Caractéristiques mécaniques :

• Boîtier en alliage d'aluminium

• Blindage électromagnétique EMI

• Connecteurs SMA femelles

• Impédance nominale 50 ohms

• Dimensions : 28,8 × 19 × 11 mm, hors connecteurs

• Trous filetés M2,5 sur la face inférieure

• Fonctionnement passif, sans alimentation électrique

Un filtre RF compact pour vos installations 868 MHz

Grâce à sa conception robuste, sa forte atténuation à certaines fréquences hors bande et son faible encombrement, ce filtre passe-bande 868 MHz constitue un composant intéressant pour les radioamateurs, les intégrateurs IoT et les développeurs de systèmes radio.

Il peut notamment être installé entre une antenne et un récepteur, sous réserve de vérifier les caractéristiques de la chaîne RF.

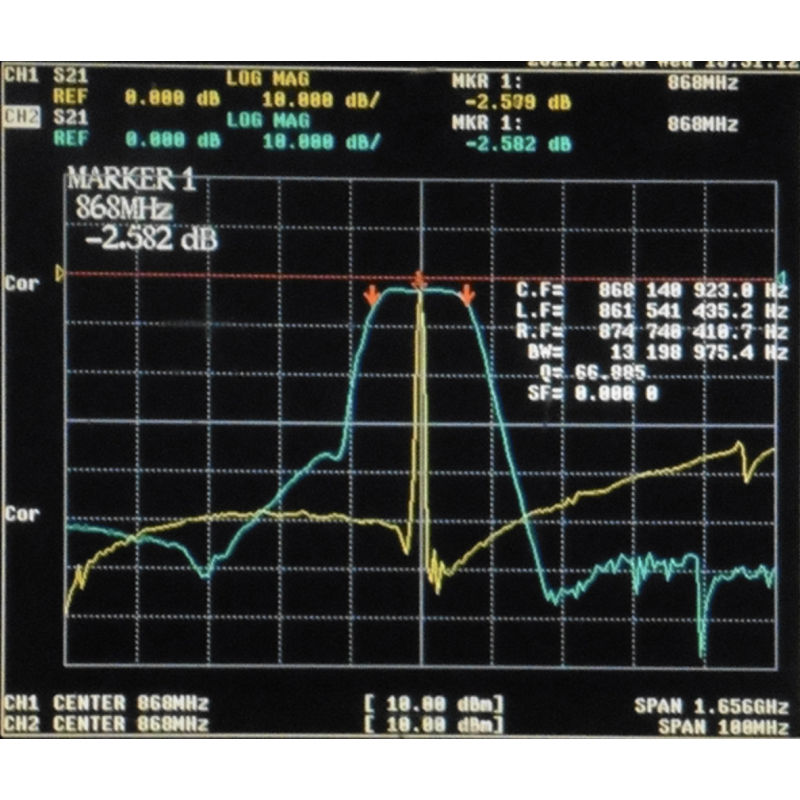

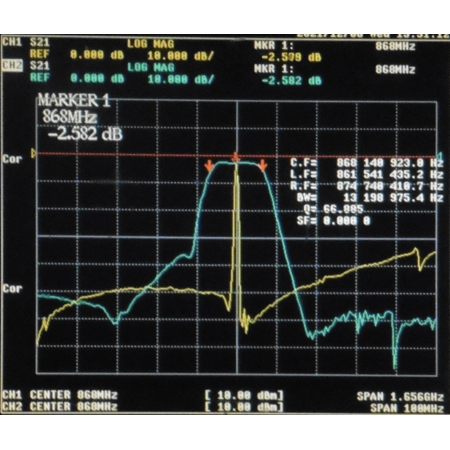

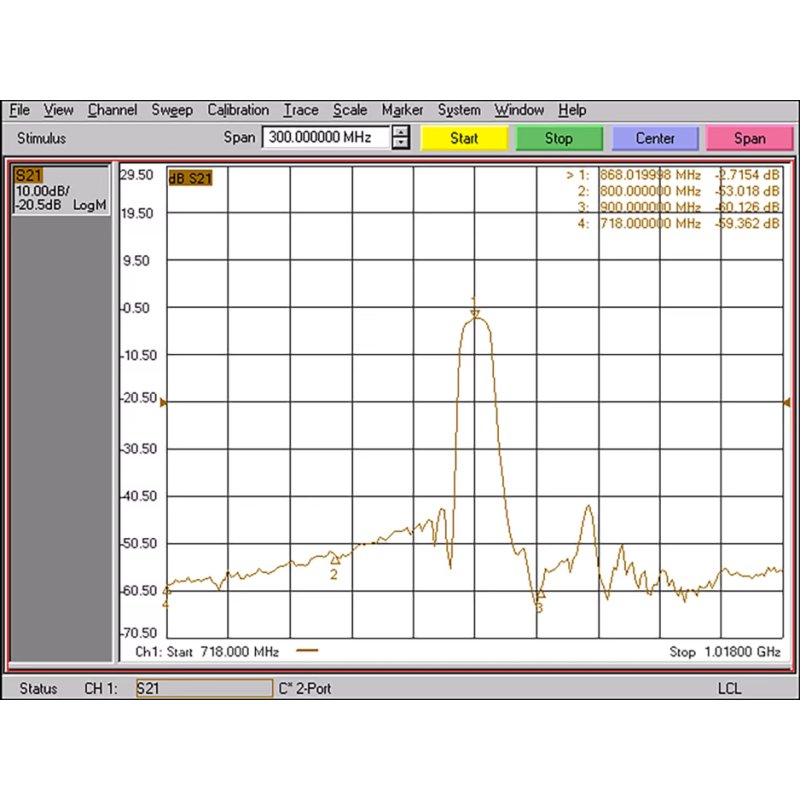

Mesure et validation : pour contrôler précisément les performances, l'utilisation d'un analyseur de réseau vectoriel (VNA) correctement calibré ou d'un analyseur de spectre avec générateur de suivi est recommandée.

Les mesures avec un NanoVNA peuvent également être utiles, mais leur précision et leur dynamique dépendent du modèle, de son étalonnage et des conditions de mesure.

D'autres filtres passe-bande pour des fréquences spécifiques sont disponibles sur demande.

FAQ : Utilisation Avancée des Filtres RF dans la Chaîne de Réception

Q1 : Quelle est la fonction principale d'un filtre RF dans la réception radio ?

Un filtre RF est un composant passif qui joue un rôle crucial dans le domaine de la réception radiofréquence (RF). Son objectif principal est de séparer sélectivement les signaux dans une plage de fréquences donnée, tout en atténuant les signaux indésirables et les interférences.

Q2 : Comment les filtres RF agissent-ils sur les signaux RF ?

Les filtres RF fonctionnent en exploitant les propriétés de l'électronique et de la résonance. Ils consistent généralement en des composants passifs, tels que des bobines et des condensateurs, agencés de manière à créer des circuits qui favorisent certaines fréquences tout en bloquant d'autres.

Q3 : Quels sont les types de filtres RF couramment utilisés ?

Il existe plusieurs types de filtres RF, dont les filtres passe-bande, passe-haut, passe-bas et coupe-bande. Les filtres passe-bande laissent passer les signaux dans une plage de fréquences spécifique, tandis que les filtres passe-haut laissent passer les fréquences élevées et bloquent les basses fréquences, et vice versa pour les filtres passe-bas.

Q4 : Quel est l'impact de la position du filtre RF dans la chaîne de réception ?

Placer un filtre RF le plus près possible de l'antenne est crucial. Cela permet de minimiser l'entrée de signaux indésirables et d'interférences dès le départ, évitant ainsi leur propagation dans le reste de la chaîne de réception.

Q5 : Comment choisir le bon filtre RF pour une application spécifique ?

Le choix du filtre RF dépend des caractéristiques du signal que vous souhaitez recevoir et des interférences environnementales. Des facteurs tels que la bande passante, l'atténuation sélective, la perte d'insertion et la perte de retour doivent être pris en compte.

Q6 : Quelles sont les limites d'un filtre RF ?

Bien que les filtres RF soient puissants, ils ont des limites. Les filtres trop sélectifs peuvent compromettre la puissance du signal désiré, et les signaux puissants en dehors de la plage de réjection peuvent provoquer des saturations ou des interférences harmoniques.

Q7 : Comment les filtres RF peuvent-ils être combinés pour une réception optimale ?

Pour une réception optimale dans des environnements encombrés, les filtres RF peuvent être combinés en cascade. Cependant, l'ordre dans lequel les filtres sont placés et leurs caractéristiques de bande passante doivent être soigneusement calculés pour éviter des effets non désirés.

Q8 : Quelle est la différence entre les filtres RF passifs et actifs ?

Les filtres RF passifs ne nécessitent aucune alimentation externe, tandis que les filtres RF actifs, tels que les filtres à amplification variable, peuvent être ajustés pour répondre aux besoins spécifiques de la réception. Les filtres actifs peuvent introduire une amplification, améliorant ainsi les signaux faibles.

Q9 : Comment l'installation de multiples filtres RF peut-elle affecter la performance globale ?

L'installation de multiples filtres RF peut augmenter la sélectivité globale et la qualité de la réception. Cependant, cela peut également entraîner des pertes d'insertion cumulatives, nécessitant un équilibre entre la réduction d'interférences et la préservation de la puissance du signal.
