L'antenne portable par excellence: Antenne motorisée GRA-AT330T(C) 80m-6m
360,00 €
TTC
2 à 5 jours
Description courte
Explorez les bandes radioamateurs avec la Gabil GRA-AT330T, une antenne HF motorisée de type screwdriver. Son boîtier de commande permet d’ajuster la bobine et de rappeler vos réglages grâce à 10 mémoires. Couverture de 3,5 à 50 MHz selon le brin utilisé, alimentation 12 V CC et corps d’antenne annoncé IP68 : une solution pour vos installations mobiles et vos sorties radio en portable.
Une antenne multibande pour vos contacts radioamateurs
Vous souhaitez émettre et recevoir sur plusieurs bandes sans installer une antenne dédiée à chacune ? La GRA-AT330T utilise une bobine de charge réglable par moteur pour adapter l’antenne à votre fréquence de travail. Le réglage s’effectue depuis le boîtier fourni : vous ajustez la bobine et surveillez le ROS, aussi appelé SWR, à l’aide de votre émetteur-récepteur, d’un ROS-mètre ou d’un analyseur d’antenne.
Le ROS indique la qualité de l’adaptation électrique entre l’antenne et la ligne de transmission. Le réglage vise à le réduire pour travailler dans de bonnes conditions. L’intérêt concret : changer de bande plus facilement, sans intervenir manuellement sur la bobine à chaque changement de fréquence.
- SN-148
- Portable
-
Description

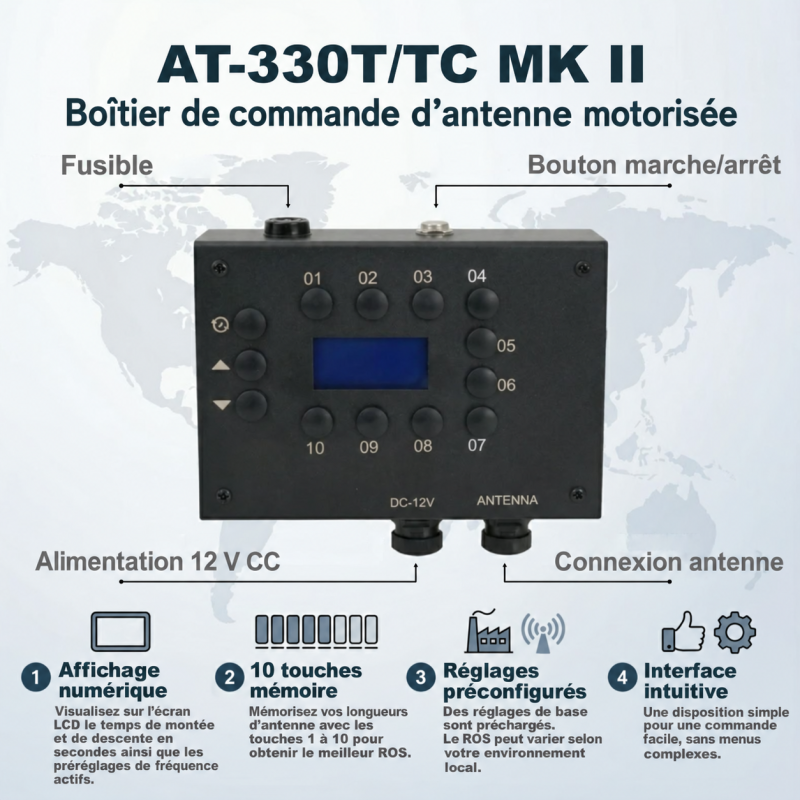

Un réglage motorisé et 10 mémoires personnalisables
Les commandes UP et DOWN permettent d’affiner la position de la bobine. Après avoir trouvé un réglage satisfaisant, vous pouvez enregistrer une position pour retrouver plus rapidement vos fréquences habituelles.
Les mémoires reposent sur le temps de fonctionnement du moteur. Un contrôle du ROS reste donc nécessaire après rappel, particulièrement si l’installation ou l’alimentation a changé. Le boîtier pilote le déplacement de l’antenne ; la procédure documentée demande à l’utilisateur de rechercher le meilleur ROS.
Une alimentation 12 V stable et le respect des opérations HOME prévues dans la notice contribuent à la répétabilité des réglages.

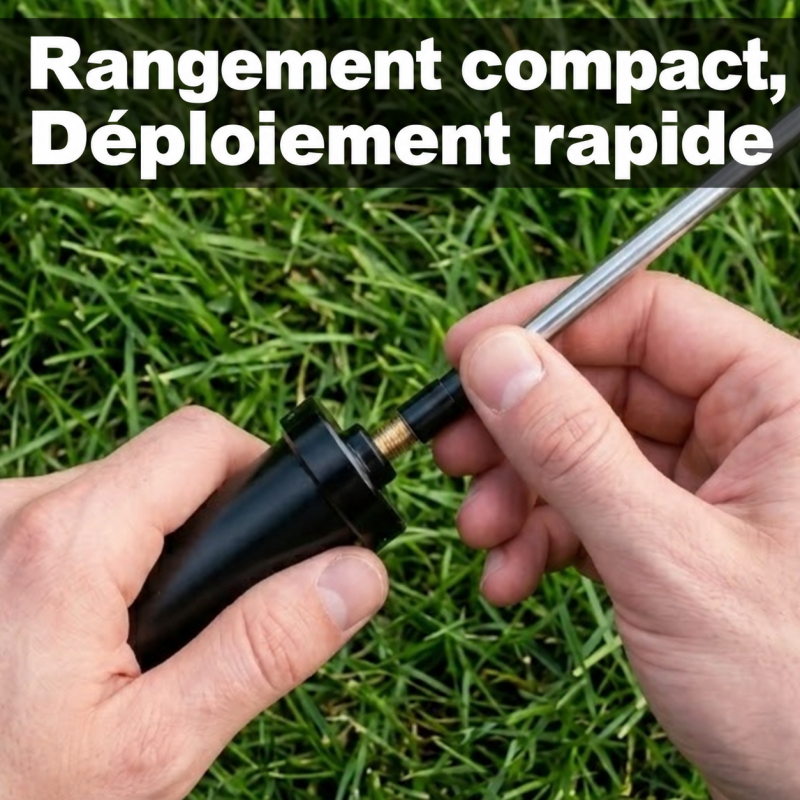

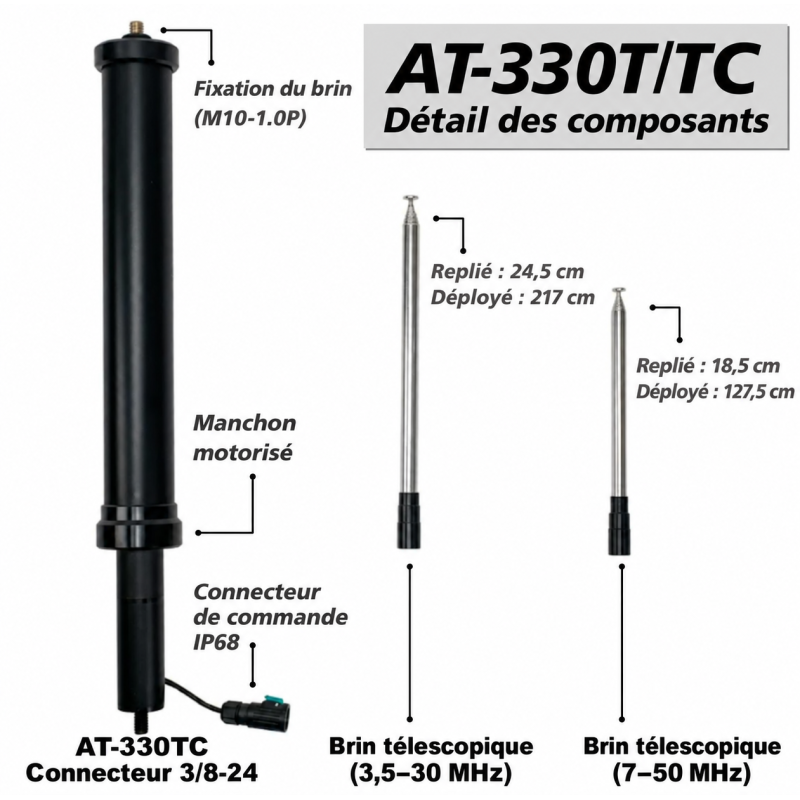

De 3,5 à 50 MHz : choisissez le bon brin
La plage de fréquences dépend du brin télescopique installé. Le fabricant indique les configurations suivantes :
- Brin long : 3,5 à 30 MHz, pour les bandes HF, dont le 80 mètres.
- Brin court : 7 à 50 MHz, pour les bandes à partir du 40 mètres jusqu’au 6 mètres.
La couverture globale s’étend ainsi du 80 au 6 mètres avec les configurations adaptées. Pour utiliser le 80 mètres, prévoyez le brin long. Pour le 6 mètres, utilisez le brin court. Vérifiez les brins effectivement inclus dans la configuration commandée.
Mobile, portable et activations POTA
La GRA-AT330T s’adresse aux radioamateurs qui recherchent une antenne réglable pour une installation sur véhicule, une station temporaire ou une activation POTA, Parks on the Air. Elle peut également être envisagée lorsque la place disponible limite l’installation de grandes antennes filaires.
Pour obtenir de bons résultats, soignez le support, le raccordement coaxial et le plan de masse ou les contrepoids. Sur véhicule, les liaisons électriques avec la carrosserie sont déterminantes. En portable, prévoyez un système de contrepoids adapté.
La portée des contacts dépend aussi de la propagation, du dégagement et de la configuration d’installation.
Caractéristiques techniques
Caractéristique Donnée fabricant Marque et modèle Gabil Radio GRA-AT330T Type Antenne à bobine de charge motorisée, type screwdriver Couverture globale 3,5 à 50 MHz selon le brin Mémoires de commande 10 touches ; rappel basé sur le temps moteur Alimentation de commande 12 V CC stable Puissance maximale recommandée 200 W en SSB ; 100 W en modes numériques Embase GRA-AT330T UHF, PL-259 Variante GRA-AT330TC Fixation filetée 3/8-24 Protection annoncée IP68 pour le corps de l’antenne et les connecteurs du câble de signal indiqués dans la notice Éléments à abriter Boîtier de commande et module d’alimentation non étanches Élément Longueur Poids Précision Brin court 1,25 m Non précisé Pour 7 à 50 MHz Brin long 2,10 m Non précisé Pour 3,5 à 30 MHz Produit avec emballage — 1,95 kg annoncé Poids emballé, pas celui de l’antenne seule Contenu indiqué dans la notice

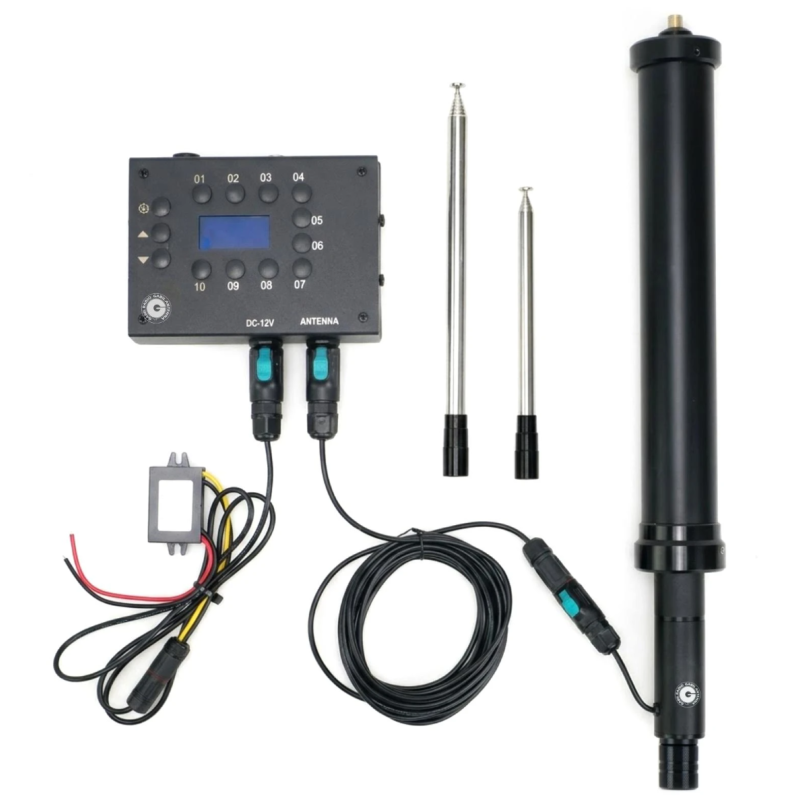

- Antenne motorisée GRA-AT330TC.
- Boîtier de commande.

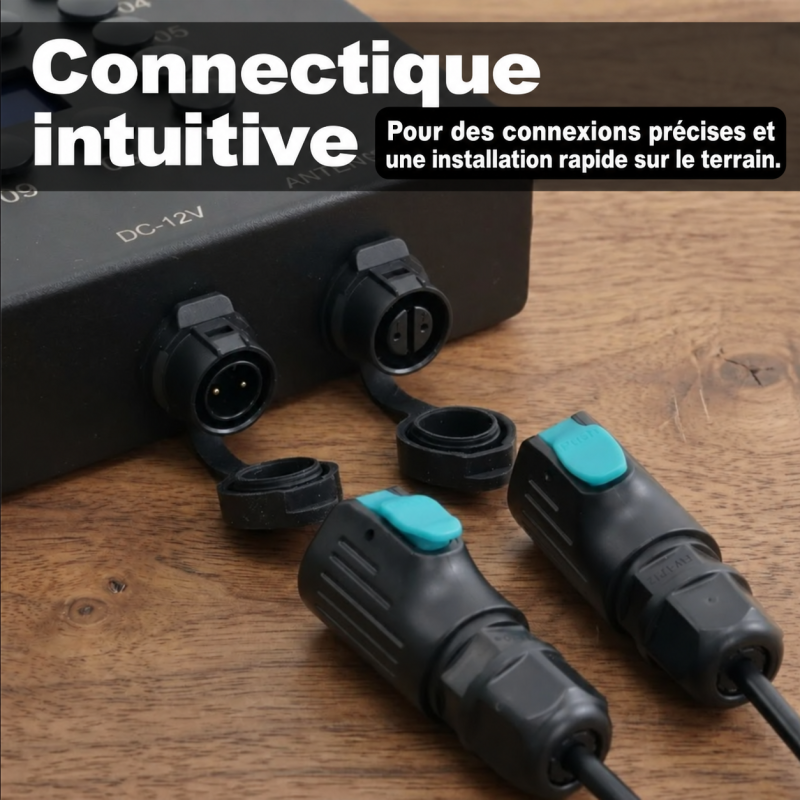

- Câble de signal et câble d’alimentation.
- Manuel utilisateur.
La liste du manuel ne détaille pas les brins fournis. Leur présence, ainsi que celle du support de montage et des autres accessoires, doit être précisée pour le lot commercialisé.
FAQ – Gabil GRA-AT330
À quoi sert cette antenne HF motorisée ?
À émettre et recevoir sur plusieurs bandes radioamateurs avec une même base d’antenne. Son moteur ajuste la bobine pour rechercher l’accord à la fréquence choisie.
L’accord est-il entièrement automatique ?
Le déplacement est motorisé et les positions mémorisées peuvent être rappelées. La procédure constructeur demande néanmoins de surveiller le ROS et d’affiner le réglage.
Peut-on l’utiliser sur 80 mètres ?
Oui, avec le brin long prévu pour 3,5 à 30 MHz et un plan de masse ou des contrepoids adaptés.
Convient-elle au FT8 ?
Elle peut être utilisée en modes numériques, dont le FT8, sur une bande couverte et après réglage du ROS. La notice fixe à 100 W la puissance maximale recommandée en numérique.
Faut-il un plan de masse ?
Oui. Une mauvaise liaison de masse ou des contrepoids inadaptés peuvent empêcher d’obtenir un ROS satisfaisant.
Est-elle compatible avec mon émetteur-récepteur ?
Vérifiez la bande utilisée, le raccordement RF, la puissance et le montage. La commande de la bobine s’effectue avec le boîtier fourni, alimenté séparément en 12 V CC.
Quelle différence entre AT330T et AT330TC ?
La GRA-AT330T possède une embase UHF PL-259. La GRA-AT330TC utilise une fixation filetée 3/8-24. Choisissez selon votre support.

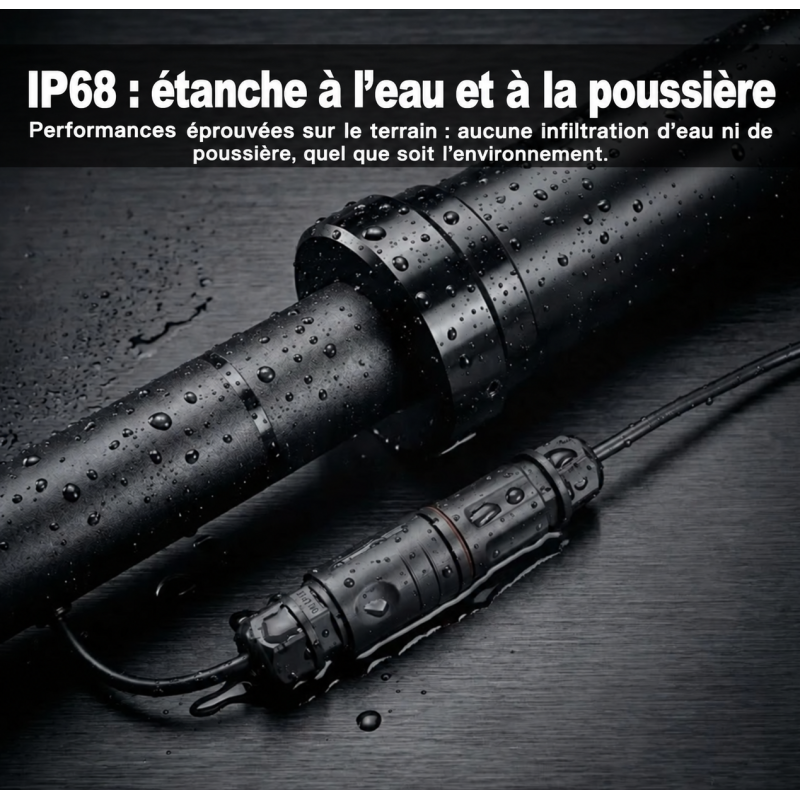

Peut-on laisser tout l’ensemble sous la pluie ?
Le corps d’antenne et les connecteurs désignés sont annoncés IP68. Le boîtier de commande et le module d’alimentation doivent rester à l’abri de l’eau.
-
