Antenne HF Multibande M0CVO HW-42HP – 40m au 6m

🏡 Installation flexible – Idéale même en espace restreint

Avec ses 20,28 mètres de long (66 pieds), l’antenne M0CVO HW-42HP offre une installation modulable selon votre environnement. Que vous choisissiez une configuration horizontale, en pente (sloper) ou en V inversé, elle s’adapte sans perte de performance. Même dans un espace limité, vous pouvez "plier" les extrémités pour qu’elle s’insère parfaitement dans votre jardin ou balcon.

Son design Off Centre Fed Dipole lui permet de maximiser la réception et l’émission, tout en minimisant les pertes. Grâce à ses dernières mises à jour (version Mk.VI), vous bénéficiez d’une antenne mature, éprouvée et recommandée par les experts.

Une antenne HF multibande performante, compacte et intelligemment conçue

Depuis plusieurs années, Nigel Booth (M0CVO) s’est forgé une solide réputation dans le monde radioamateur pour ses antennes HF efficaces, robustes et économiquement accessibles. Après le succès remarqué de la HW-20HP, largement éprouvée sur le terrain et saluée dans RadCom, la HW-42HP s’inscrit comme une évolution ambitieuse, pensée pour offrir davantage de bandes sans compromis réel sur les performances.

Testée et évaluée dans des conditions réalistes, cette antenne multibande off-centre fed dipole (OCFD) s’adresse clairement aux radioamateurs souhaitant une seule antenne HF couvrant un large spectre, tout en conservant un comportement proche de dipôles monobandes.

Points forts essentiels

✅ Couverture multibande étendue

La HW-42HP est conçue pour fonctionner de 40 m (7 MHz) à 6 m (50 MHz) :

• Sans boîte d’accord (ATU) :
  40 m, 30 m, 20 m, 17 m, 15 m, 12 m, 10 m (ROS < 3:1)

• Avec ATU :
  6 m (50 MHz)

• Utilisable avec un ATU externe performant :
  60 m (5 MHz) et 80 m (3,5 MHz), avec performances réduites (antenne physiquement trop courte pour ces bandes)

👉 Pour la majorité des stations HF modernes, cela signifie une exploitation immédiate sur la quasi-totalité des bandes usuelles.

⚡ Puissance admissible confortable

• 400 W CW (key down)

• 500 W PEP en SSB

Des valeurs largement suffisantes pour un usage HF sérieux, y compris en contest ou DX.

Une conception technique astucieuse

📐 Architecture OCFD optimisée

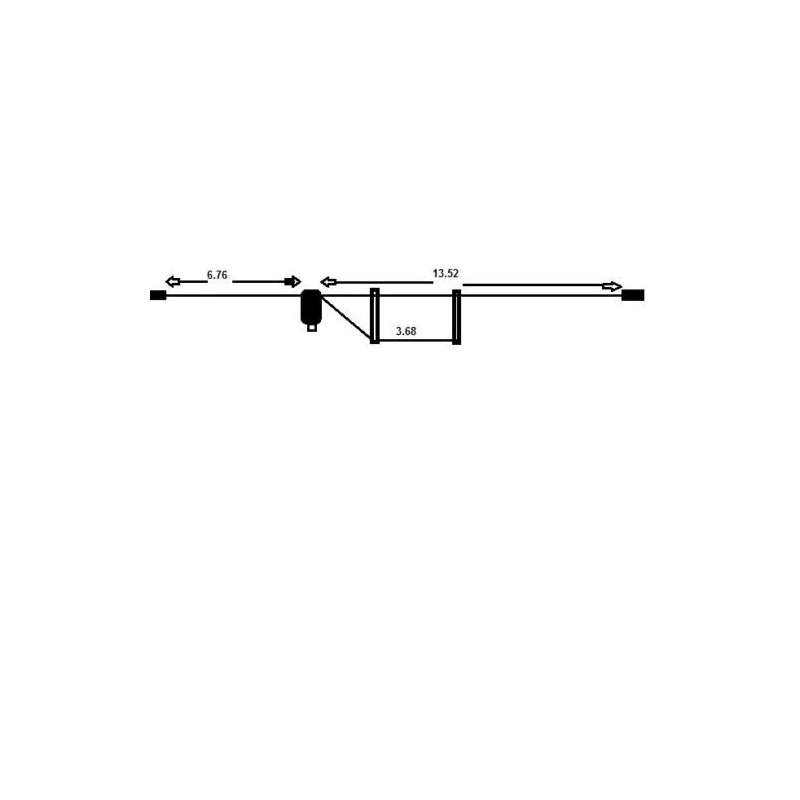

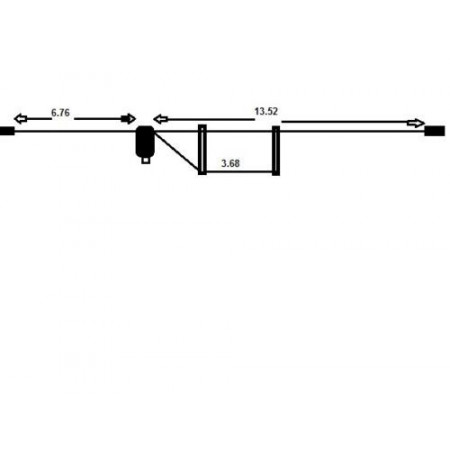

La HW-42HP repose sur un dipôle off-centre fed de 20,28 m (66 ft), alimenté à 1/3 – 2/3, soit :

• Brin long : 13,52 m

• Brin court : 6,76 m

• Impédance au point d’alimentation : 200 à 300 Ω

Un balun 4:1 (conception M0CVO) est intégré pour ramener l’impédance vers 50 Ω, compatible avec du coaxial standard (RG213, RG8…).

🔧 L’élément différenciateur : le brin additionnel

C’est ici que la HW-42HP se distingue :

• Ajout, sur le brin long, d’un élément supplémentaire de 3,38 m

• Fixé au point d’alimentation

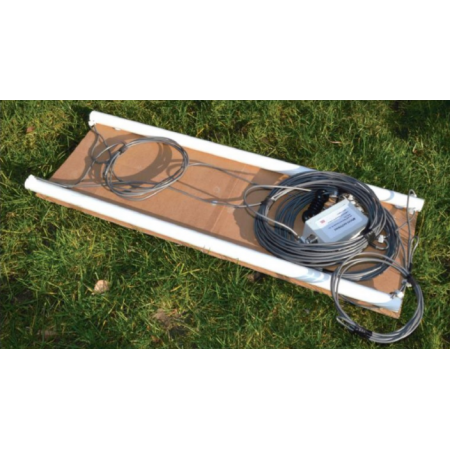

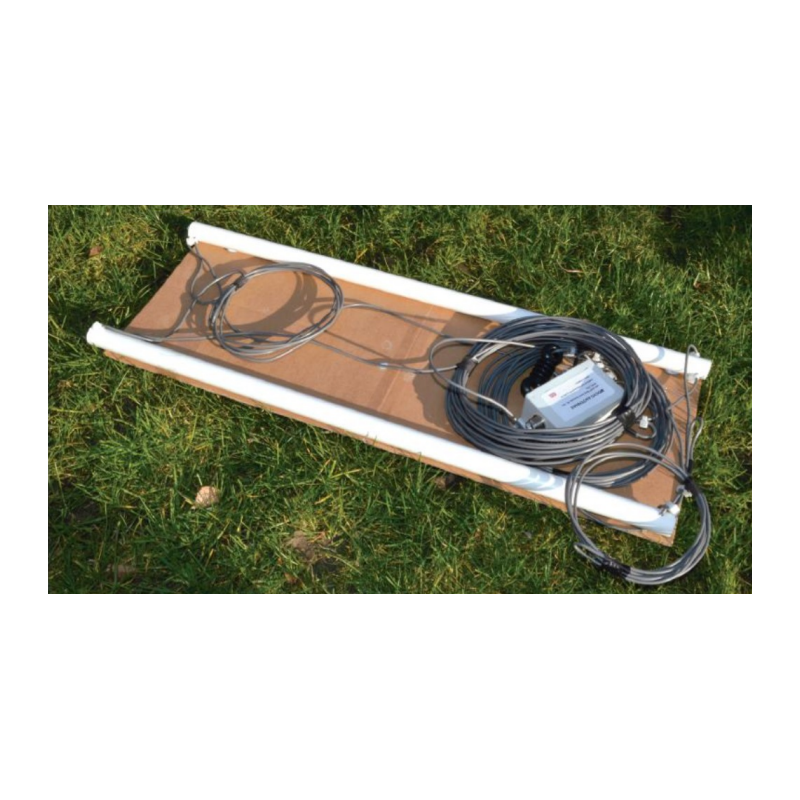

• Maintenu à environ 60 cm sous le fil principal par deux tubes PVC rigides

👉 Cette extension crée une interaction électromagnétique complexe, soigneusement optimisée pour abaisser le ROS sur un maximum de bandes, bien au-delà d’un OCFD classique limité à 40/20/10 m.

Une partie de la conception est issue des travaux et simulations menés avec Martin Brierley, notamment via MMANA-GAL.

Qualité de fabrication et fiabilité

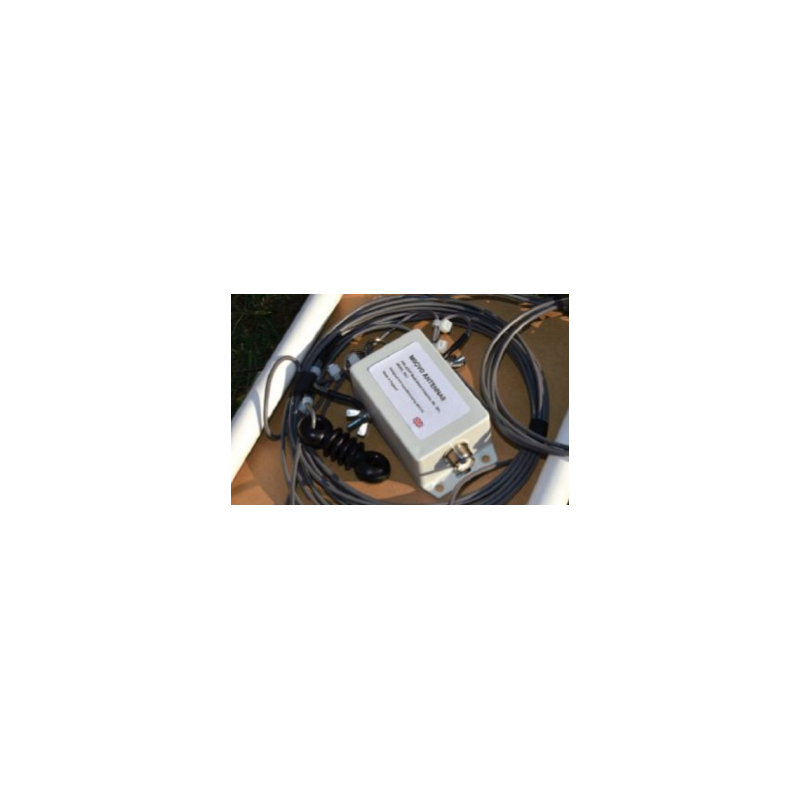

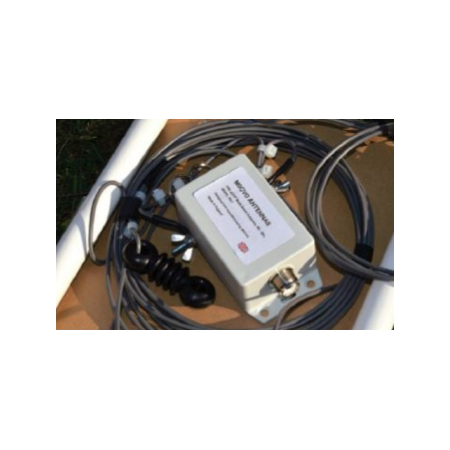

• Boîtier balun ABS ignifugé, étanche (joint rainure/languette)

• Connecteur SO-239 robuste

• Connexions internes soulagées mécaniquement (boucles + anneaux)

• Fils gainés gris, dédoublés et sécurisés

• Isolateurs d’extrémité type dog bone

• Gaine thermo sur l’ensemble des jonctions

➡️ Le montage est simple, propre et durable, même dans des conditions météo difficiles. Les réparations éventuelles restent triviales (soudure rapide), ce qui est un vrai plus pour une antenne outdoor économique.

Mesures et comportement RF

📊 Balun

Testé avec une charge de 200 Ω :

• ROS mesuré : 1,4:1 à 1,5:1 sur 3–30 MHz

• Transformation réelle légèrement différente d’un 4:1 parfait — comportement courant et acceptable

📡 Installation type testée

• Configuration Inverted-V

• Apex à 8,5 m

• Extrémités à ~2 m

• Environ 30 m de RG213

• Choke balun 10 spires à la base du mât

Résultat : ROS < 3:1 sur toutes les bandes annoncées, compatible avec les ATU internes des transceivers modernes.

Performances à l’antenne

🟢 Émission

• Comparée à des dipôles dédiés :
  👉 égale ou à moins d’1 S-point sur la majorité des bandes

• Performances HF très proches de la HW-20HP

🔵 Réception

• Antenne silencieuse, notamment au-dessus de 21 MHz

• Bonne réjection du bruit local (installation éloignée du bâti + choke efficace

Flexibilité d’installation

• Montage horizontal, sloper, ou inverted-V

• Possibilité de plier/biaiser l’antenne si l’espace est contraint

• Idéale pour :

  • jardins de taille moyenne

  • installations discrètes

  • stations “un seul fil, toutes bandes”

📊 Mesures de ROS (SWR) relevées

Les mesures ci-dessous ont été effectuées antenne installée, alimentée par environ 30 m de RG213 et avec un choke balun 10 spires à la base du mât. Les valeurs mesurées au poste sont donc influencées par la ligne coaxiale (atténuation + transformation d’impédance), ce qui est normal et représentatif d’une installation réelle.

⚠️ Le ROS réel au point d’alimentation est nécessairement plus élevé, mais reste dans des valeurs exploitables compte tenu de la conception de l’antenne.

Tableau des mesures SWR
