LibreSDR ADI Pluto+ AD9363 70Mhz-6Ghz
239,00 €
TTC
⚡ Performance SDR puissante pour explorateurs du spectre radio
Le LibreSDR ADI Pluto+ est bien plus qu’un simple SDR : c’est une station d’expérimentation radio complète, couvrant une large bande de fréquences de 70 MHz à 6 GHz. Grâce à son SoC AD9363 (activé comme AD9361) et son taux d’échantillonnage de 61,44 MHz, il permet une réception et une transmission RF avancées, idéale pour l’analyse du spectre, les tests d’antennes ou encore les projets de radiocommunication numérique.
Intégrant un FPGA Xilinx XC7z020 avec un double cœur Cortex A9, il offre une puissance de traitement impressionnante pour les logiciels compatibles comme Libiio, IIOscope, SDRsharp, Matlab, GNURadio, etc. Débloquez tout le potentiel de vos projets avec une radio logicielle fiable, précise et évolutive.
🧪 Outil éducatif et scientifique haut de gamme pour makers
Conçu pour l’apprentissage, la recherche et le prototypage, le Pluto+ se distingue par sa compatibilité avec les environnements de traitement du signal, ses ports USB Type-C OTG, et son interface Gigabit Ethernet. Il prend en charge la commutation automatique entre le boot QSPI et le boot via carte TF, rendant son utilisation intuitive et flexible selon les besoins du projet.
Avec ses interfaces JTAG intégrées, stockage extensible, et sa capacité à démarrer sur carte SD, ce SDR se transforme en un laboratoire radio portable pour les passionnés de RF, les étudiants en ingénierie, ou les développeurs souhaitant explorer les technologies de communication modernes.
- AS-908
- Emetteur/récepteur
-
Description
🧱 Conception robuste, refroidissement optimisé, précision maximale

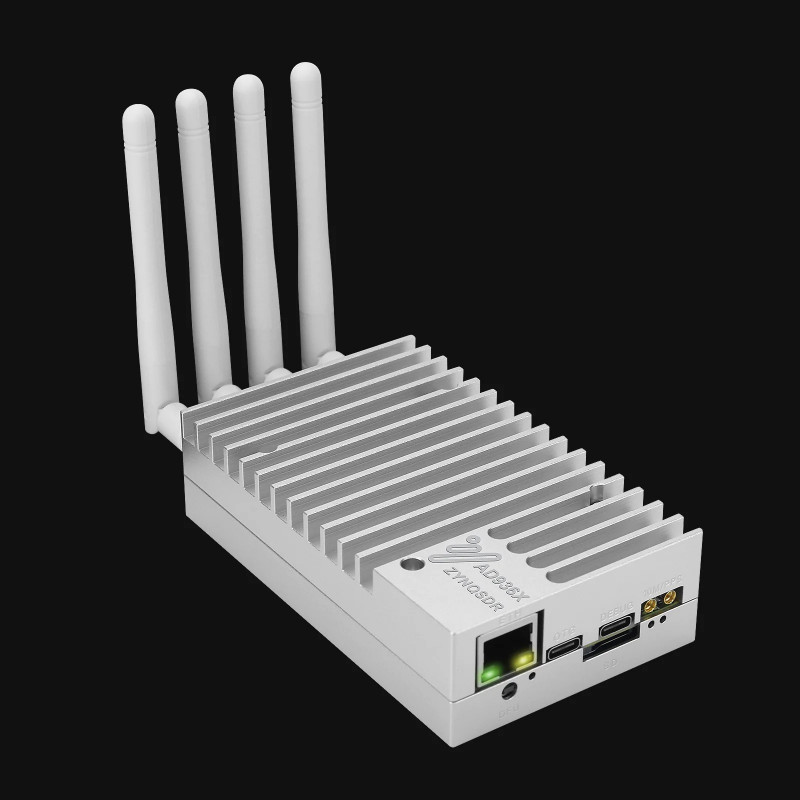

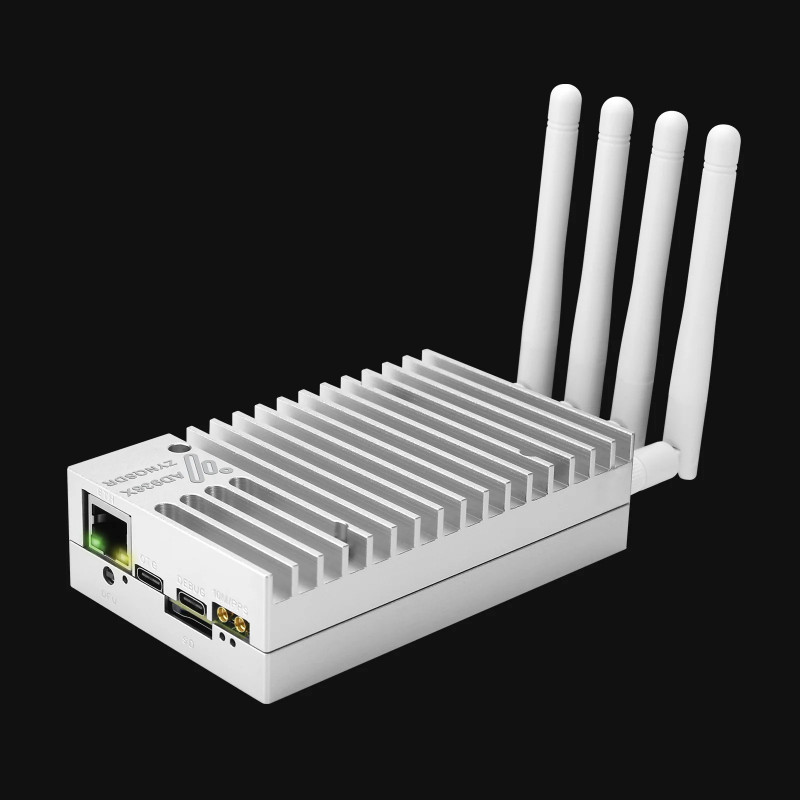

Le boîtier CNC en aluminium du HamGeek ADI Pluto+ assure une dissipation thermique efficace et protège l'appareil dans les environnements exigeants. Il est conçu avec 10 couches de PCB, garantissant une intégrité du signal et une correspondance d’impédance optimales, pour des performances RF fiables.
Équipé d’un oscillateur VCTCXO 0,5 PPM et d’un LDO ADP1755, il garantit une stabilité de fréquence extrême et une alimentation propre des circuits RF. Chaque détail a été pensé pour maximiser la précision, la stabilité et la durabilité.
Caractéristiques :
- Utilisation du FPGA XC7z020-2CLG400I avec un processeur Cortex A9 double cœur
- Le SoC RF AD9363 fonctionne en mode AD9361 : plage de fréquence de 70 MHz à 6 GHz avec un taux d’échantillonnage maximal de 61,44 MHz
- Mémoire DDR3 de 1 Go, bus 32 bits, fréquence 1066 MHz
- Stockage QSPI de 32 Mo, avec prise en charge de l’extension par carte TF

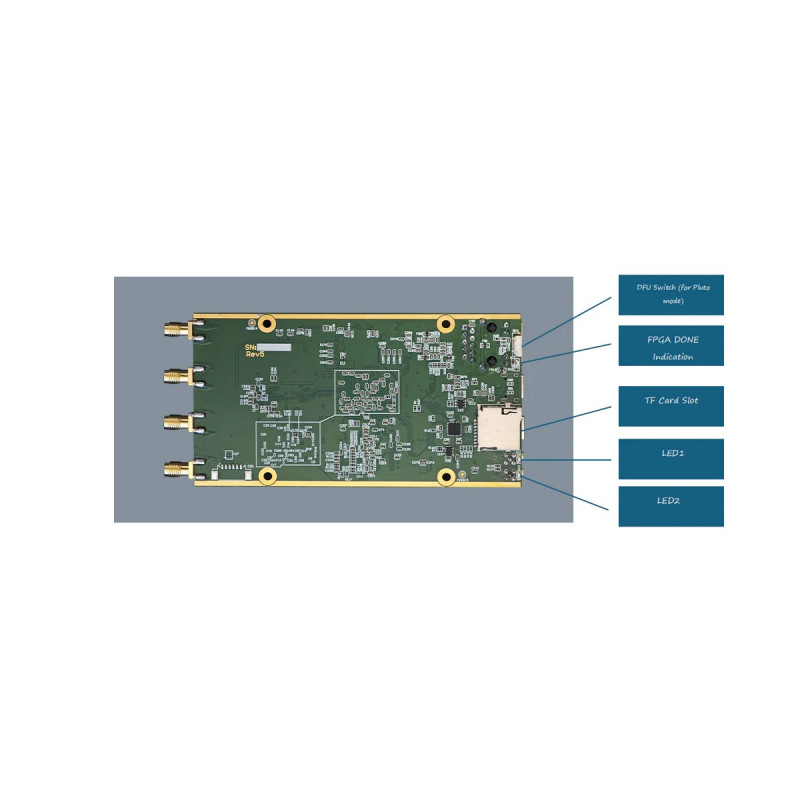

- Basculement automatique entre le démarrage QSPI et le démarrage via carte TF
(insérez une carte TF pour démarrer via celle-ci ; retirez-la pour démarrer via QSPI) - Circuit JTAG intégré et port USB vers série embarqué : un seul câble suffit pour alimenter et déboguer

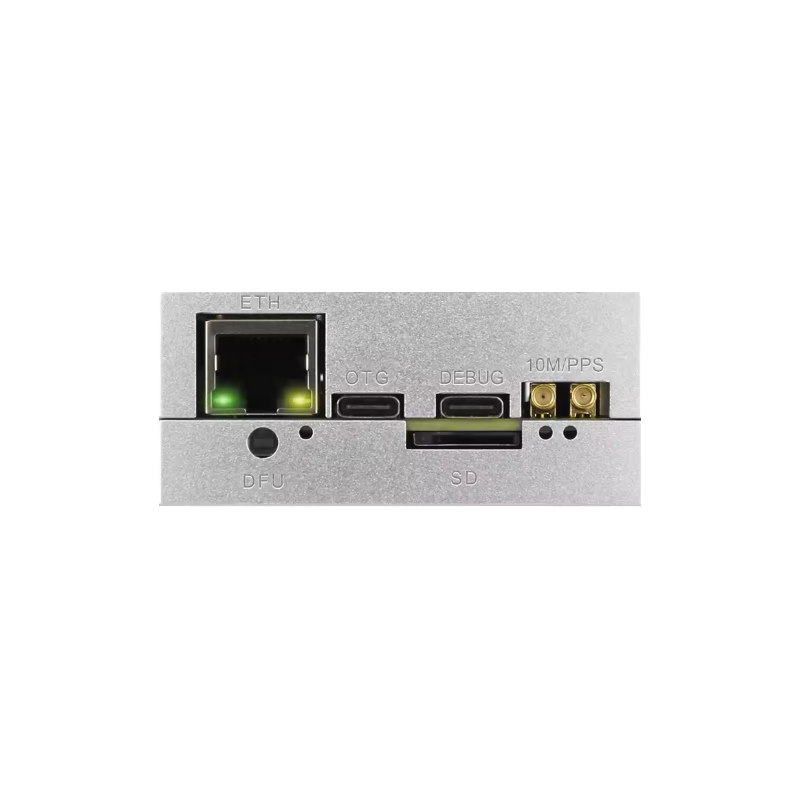

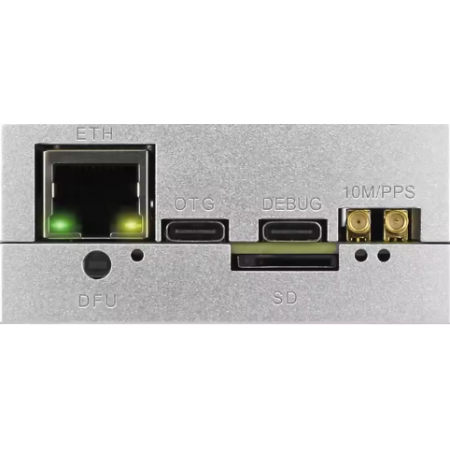

- Prise en charge de l’interface USB OTG, maître et esclave – tous les ports USB sont de type Type-C, avec reconnaissance automatique du mode OTG et alimentation via USB
- Équipé d’un oscillateur VCTCXO avec une précision de fréquence initiale de 0,5 PPM, compatible avec un oscillateur discipliné externe PPS ou 10 MHz
- Interface Ethernet Gigabit intégrée
- Tous les rails d’alimentation de la partie numérique sont conçus pour un courant de 4 A, garantissant une puissance suffisante
(le module AD936x est alimenté par un LDO haute performance ADP1755 pour améliorer les performances RF) - Conception sur 10 couches de PCB pour une correspondance d’impédance et une intégrité du signal optimales
- Coque en aluminium usinée CNC pour une dissipation thermique renforcée et une résistance mécanique accrue
- Interface logicielle libiio, compatible avec les logiciels SDR tels que iioscope, SDRsharp, Matlab, GNURadio, etc.
(Support technique disponible pour toute problématique de traitement du signal)

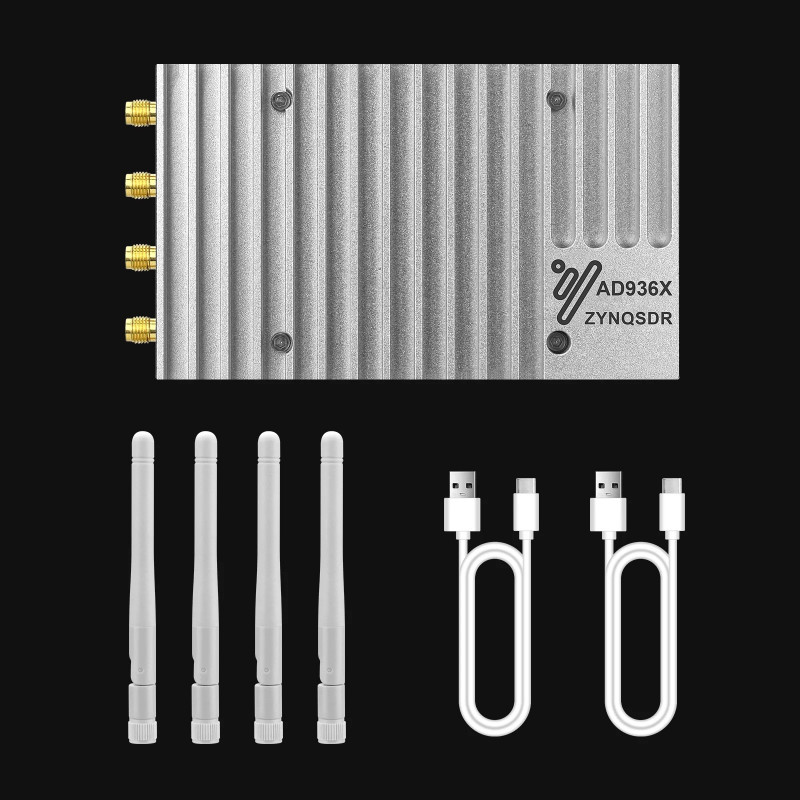

🧩 Contenu de la boîte
-
1 x Unité principale HamGeek ADI Pluto+
-
4 x Antennes
-
2 x Câbles USB Type-C
-
1 x Adaptateur de câble
-
1 x Clé de montage
-
1 x Câble réseau RJ45
- 1 x entrée MMCX GPS / pps
💡 Carte SD requise (non incluse) pour le démarrage.
Firmware:
https://github.com/F1EJP/DATV-Easy
https://github.com/hz12opensource/libresdr
Critère LibreSDR PlutoSDR / Pluto Plus LimeSDR Mini USRP B200 Mini Fréquence 70 MHz–6 GHz 70 MHz–6 GHz 10 MHz–3,5 GHz 70 MHz–6 GHz Bande passante max 16–27,5 MSps ~5 MSps ~30 MSps ~61 MSps (AD9361) FPGA Zynq‑7020 Zynq‑7010 Cyclone V Xilinx Zynq? SDRAM 1 Go DDR3 512 Mo 256 Mo 512 Mo? Stockage QSPI + Micro‑SD QSPI Flash None Connectivité GigE + USB‑C USB‑C USB 3.0 USB 3.0 Stability VCXO Oui, 40 MHz Non Non Non Full duplex 2Rx/2Tx 2Rx/2Tx 1Rx/1Tx? 2Rx/2Tx Overclock Jusqu’à 31% CPU + DDR Non Non Non Linux embarqué Oui (Buildroot) Oui Non Non Support firmware Pluto Oui (Tezuka) Oui Non Non OS support Win/mac/Linux Win/mac/Linux Win/mac/Linux Win/mac/Linux DATV support Oui + MER 35+ dB Oui Non Non Community Active Très active Active Très active Prix approx. 150–320 US$ ~150 US$ 139 US$ ~750 US$ Cooling Boîtier alu passif Plastique Plastique Plastique Ethernet port Oui Non Non Non Micro‑SD slot Oui Non Non Non QSPI Flash Oui Oui Non Non FPGA modifiable Oui Oui Partiellement Non Scénarios R&D AI/FPGA Haute capacité Limitée Faible Moyenne Popularité HAM En croissance Établie Moyenne Haute Communauté Pluto Intégrée Base Partagée Partagée Evolutivité firmware Forte Moyenne Faible Haute via UHD Support DATV‑QO100 Oui (SDR‑Television) Oui Non Non Transceiver AD9361/3 AD9363 AD9363 AD9361 AD9361 Interfaces GPIO Oui Oui Non Non Debug console serial Oui Oui Non Non Ecosystème buildroot Intégré Limitée Non Non Réseau NIC dédié Recommandé N/A N/A N/A Support HF direct ADC Non Non Oui (avec adaptateur) Oui (UHD ext.) -
Détails du produit
Détails du produit
AS-9081 ProduitRéférences spécifiques
-
