LNA – Préamplificateur faible bruit 2,4 / 5 GHz – 2 entrées / 3 sorties
299,00 €
TTC
2 à 3 semaines
Le WT-LNA-2I3O-2.4G/5G-5V-SE est un amplificateur RF faible bruit conçu pour les systèmes de réception, de surveillance du spectre et de détection de drones fonctionnant dans les bandes 2,4 GHz et 5 GHz.
Il dispose de deux entrées RF dédiées, une pour la bande 2,4 GHz et une pour la bande 5 GHz, ainsi que de trois sorties RF, permettant d’alimenter simultanément plusieurs récepteurs ou modules d’analyse.
Avec un gain supérieur ou égal à 24 dB, un facteur de bruit typique de seulement 1 dB et une couverture allant jusqu’à 6 GHz, le WT-LNA permet d’améliorer la sensibilité d’une chaîne de réception RF.
- TY-17
- Préamplificateur-LNA
-
Description
Points forts
- Double bande 2400–2483,5 MHz / 5100–6000 MHz
- Architecture 2 entrées RF / 3 sorties RF
- Gain RF : ≥ 24 dB
- Facteur de bruit : 1 dB typique
- Impédance : 50 Ω
- Connecteurs SMA femelle
- Alimentation 5 V DC
- Consommation : environ 270 mA
- Température de fonctionnement : -40 °C à +85 °C
- Protection RF contre les niveaux élevés en entrée
- Boîtier métallique compact
- Adapté aux applications UAV, drone, SDR et surveillance RF
Architecture RF
Le WT-LNA dispose de deux entrées :
- 2.4G_RFIN_limit : entrée bande 2,4 GHz
- 5G_RFIN_limit : entrée bande 5 GHz
Et de trois sorties RF :
- OUT1
- OUT2
- OUT3

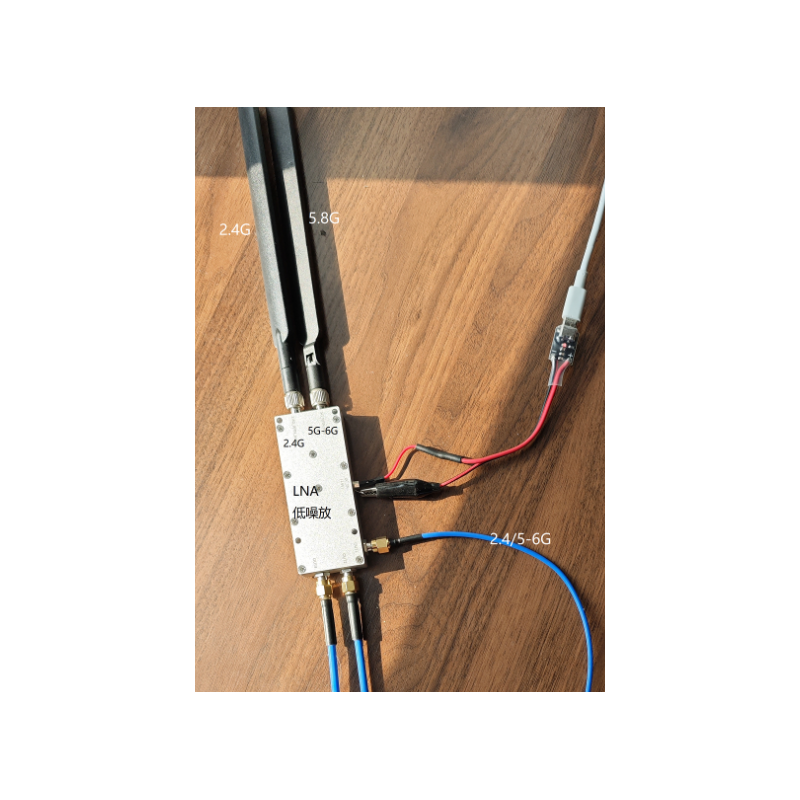

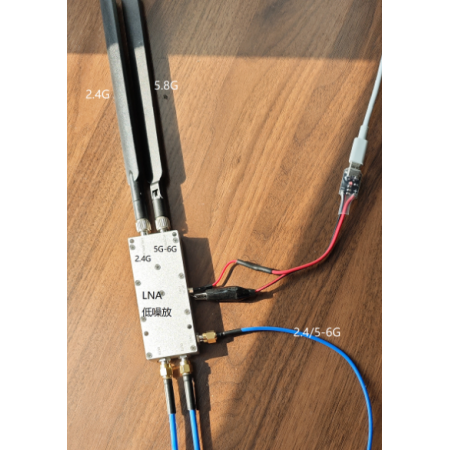

Cette architecture permet par exemple de connecter des antennes dédiées aux bandes 2,4 et 5 GHz puis de distribuer le signal amplifié vers plusieurs équipements de réception.
Exemple :
Antenne 2,4 GHz ──┐ ├── WT-LNA ── OUT1 → Détecteur RF Antenne 5 GHz ────┘ ├─ OUT2 → Décodeur Drone ID └─ OUT3 → SDR / Analyseur RFCaractéristiques techniques

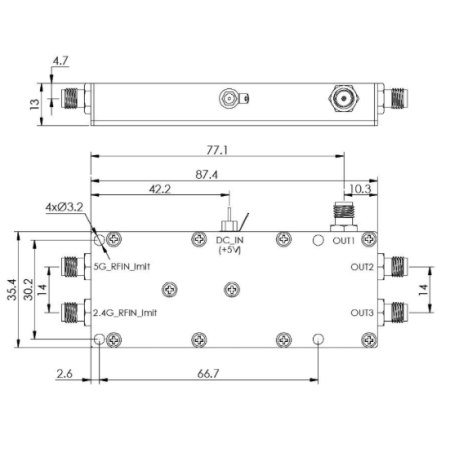

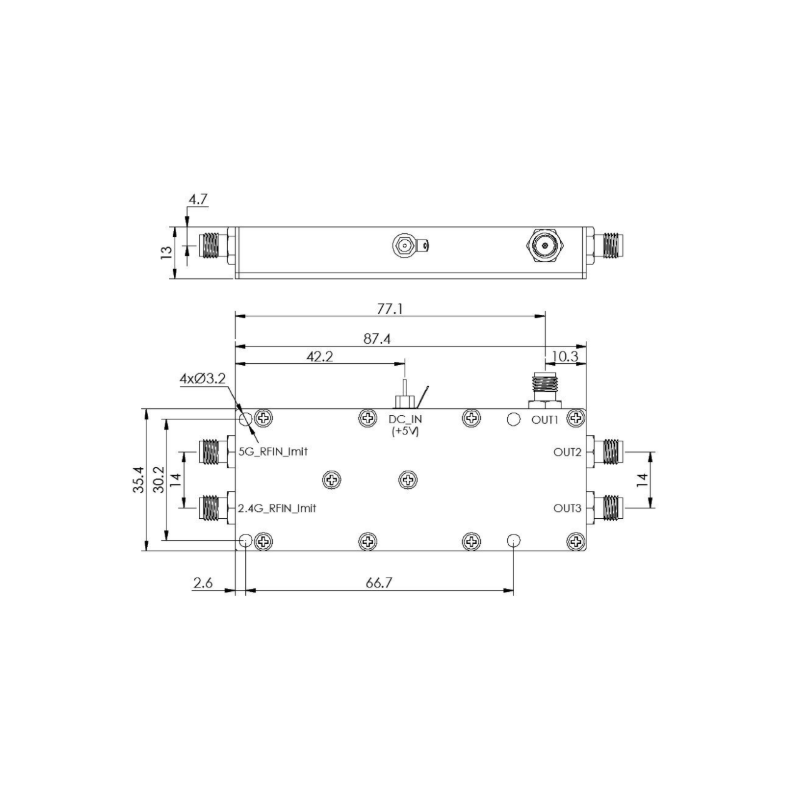

Caractéristique Valeur Référence WT-LNA-2I3O-2.4G/5G-5V-SE Type Amplificateur faible bruit / distribution RF Bande 1 2400–2483,5 MHz Bande 2 5100–6000 MHz Gain ≥ 24 dB Facteur de bruit 1 dB typ. Impédance 50 Ω Réjection hors bande 40 dBc Puissance de sortie max. 15 dBm Courant 270 mA typ. Tension d’alimentation 5 V DC Température de fonctionnement -40 à +85 °C Connecteurs RF SMA femelle Nombre d’entrées 2 Nombre de sorties 3 Boîtier Aluminium Dimensions Environ 87,4 × 35,4 mm Interface connecteur MIL-STD-348B Système qualité fabricant ISO 9001:2015 Protection RF
Le WT-LNA est conçu pour résister à des niveaux RF importants en entrée :
- 36 dBm / 4 W CW
- jusqu’à 47 dBm / 50 W crête
- impulsion de 1 µs
- duty-cycle de 1 %
Cette protection est particulièrement intéressante pour les installations situées dans des environnements RF denses ou à proximité d’émetteurs.
Applications
Le WT-LNA peut notamment être utilisé pour :
- systèmes de détection de drones
- réception de signaux UAV
- surveillance RF
- récepteurs SDR
- analyse de spectre
- monitoring 2,4 GHz / 5 GHz
- systèmes multi-récepteurs
- instrumentation RF
- communications mobiles
- laboratoire et expérimentation RF
Intégration dans un système de détection drone
Le WT-LNA peut être installé en frontal RF d’une solution de détection afin d’améliorer le niveau des signaux reçus dans les bandes couramment utilisées par les drones.
Il peut être associé à :
- modules de détection spectrale
- modules d’identification de protocoles UAV
- systèmes Drone ID / Remote ID
- récepteurs SDR
- systèmes de radiogoniométrie
- systèmes de surveillance RF multi-capteurs
Contenu
- 1 × WT-LNA-2I3O-2.4G/5G-5V-SE
-
Détails du produit
Détails du produit
TY-17Références spécifiques
-
