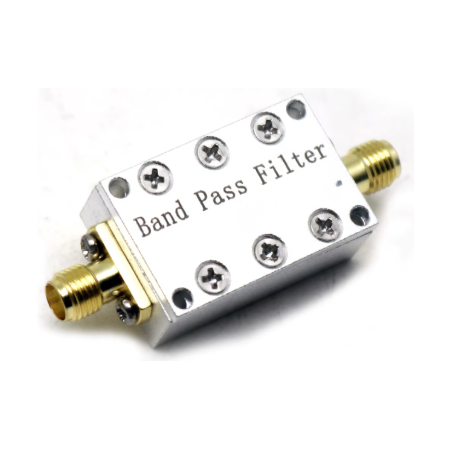

Filtre passe bande 2.4GHz (100mw)
25,90 €
TTC
Le filtre passe-bande 2,4 GHz à 2450 MHz est une solution compacte et performante pour les applications radiofréquences nécessitant une sélection précise des signaux. Conçu pour les récepteurs SDR (Software Defined Radio), les équipements de communication sans fil et les systèmes de mesure RF, il permet d'atténuer efficacement les signaux situés en dehors de sa bande passante.
Ce filtre RF passif contribue à limiter les interférences hors bande susceptibles de perturber la réception ou de provoquer une saturation des étages d'entrée sensibles.
Grâce à sa fréquence centrale de 2450 MHz et à sa bande passante de 100 MHz à -1 dB, il est particulièrement adapté aux applications ciblées autour de 2,4 GHz.
Filtrage RF sélectif et faibles pertes d'insertion
Ce module associe une faible atténuation du signal utile à une bonne réjection des fréquences indésirables.
Ses caractéristiques annoncées comprennent :
-
Fréquence centrale : 2450 MHz (2,45 GHz)
-
Bande passante à -1 dB : 100 MHz
-
Perte d'insertion : inférieure à 2,0 dB
-
Réjection à 3000 MHz : supérieure à 36 dB
-
Réjection à 3500 MHz : supérieure à 40 dB
-
Impédance nominale : 50 Ω
-
Puissance RF maximale admissible : 20 dBm (100 mW)
- AS-979
- WIfi
-
Description
Le filtrage contribue à améliorer la sélectivité de la chaîne RF, notamment lorsque des signaux puissants situés hors de la bande recherchée risquent de perturber un récepteur large bande.
La puissance maximale admissible de 100 mW impose toutefois de réserver ce module aux applications de réception, de mesure ou aux chaînes RF de faible puissance.

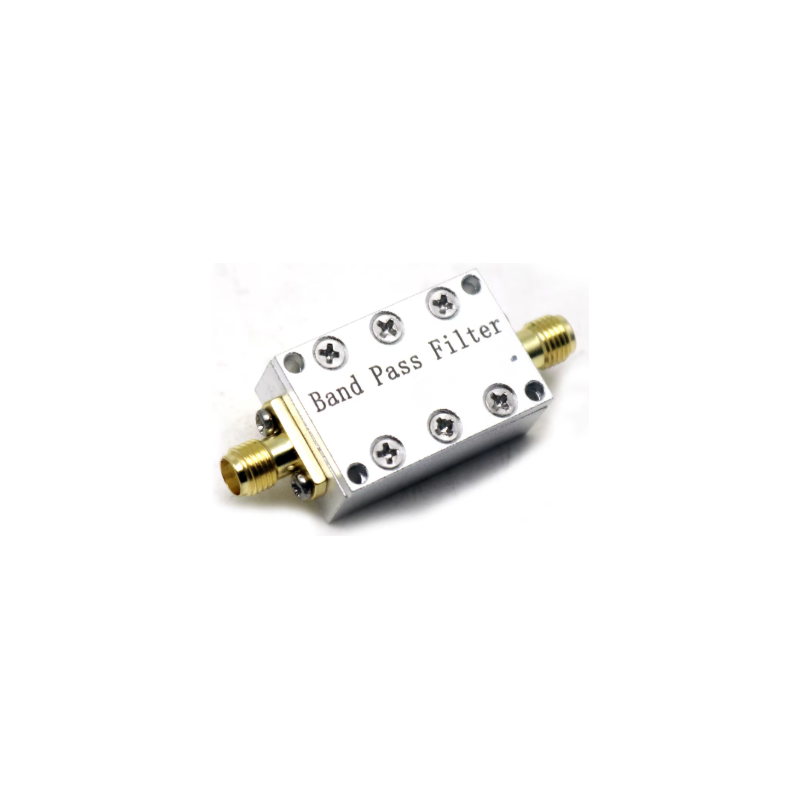

Boîtier aluminium CNC et connectique SMA 50 Ω
Le filtre est intégré dans un boîtier en alliage d'aluminium usiné CNC, offrant une protection mécanique robuste et un blindage électromagnétique destiné à limiter les couplages parasites.
Son format compact facilite son intégration dans les installations SDR, les montages électroniques RF et les bancs de mesure.
Caractéristiques mécaniques :
-
Boîtier métallique blindé EMI
-
Dimensions : 28,8 × 19 × 11 mm, hors connecteurs
-
Connectique : SMA femelle
-
Impédance : 50 ohms
-
Fixation : trous filetés M2,5 sur la face inférieure
Le module peut s'intégrer entre une antenne et un récepteur ou dans une chaîne RF compatible, sous réserve du respect de la puissance maximale admissible.
Applications : SDR, bande ISM 2,4 GHz et mesures RF
Ce filtre RF 2450 MHz répond aux besoins de nombreuses applications techniques :
-
Réception SDR : filtrage en amont des récepteurs radio logiciels pour réduire les signaux hors bande.
-
Systèmes ISM 2,4 GHz : sélection de la bande de fréquences ciblée et réduction des perturbations provenant d'autres bandes.
-
Wi-Fi et communications radio : expérimentation et mesures sur une portion de la bande 2,4 GHz.
-
Laboratoires RF : caractérisation, analyse spectrale et réalisation de montages de réception.
-
Prototypage électronique : intégration dans des systèmes radio nécessitant un filtrage passif compact.

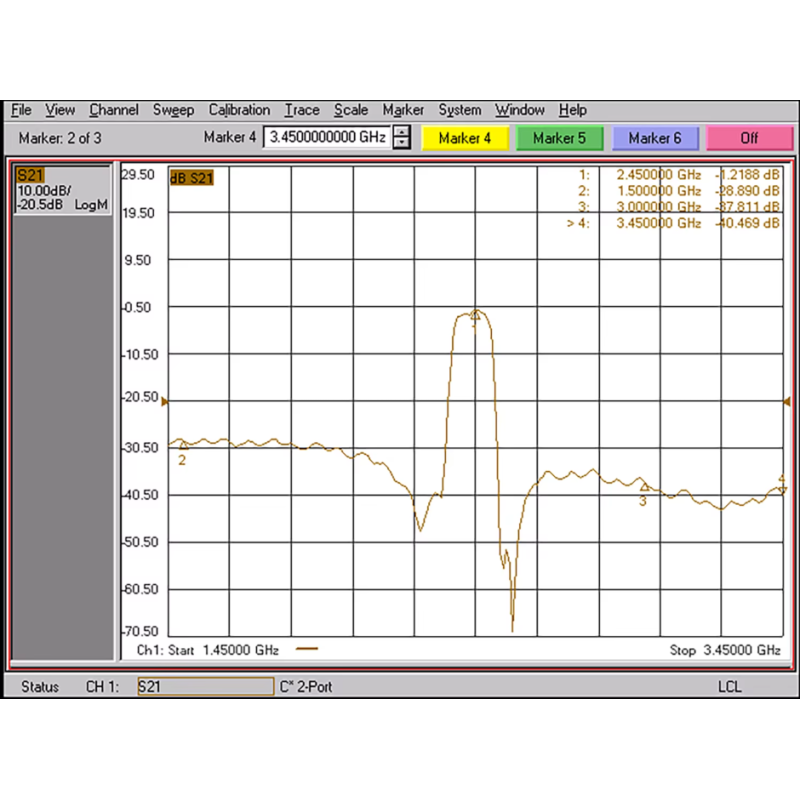

Attention : ce filtre est centré sur 2450 MHz avec une bande passante de 100 MHz à -1 dB. Il ne garantit pas une réponse uniforme sur toute la bande Wi-Fi 2,4 GHz. Il convient de vérifier sa courbe de réponse pour les canaux utilisés.
-
-
