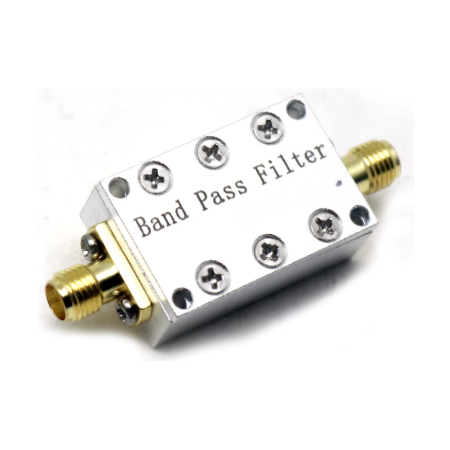

Filtre passe bande 5.8GHz (100mw)
25,90 €
TTC
Filtre passe-bande 5,8 GHz : un filtrage RF précis pour vos systèmes radio
Le filtre passe-bande 5,8 GHz à 5800 MHz est conçu pour sélectionner efficacement les signaux utiles autour de la bande 5,8 GHz tout en atténuant les fréquences indésirables. Il s’adresse aux utilisateurs de SDR, aux expérimentateurs RF, aux intégrateurs de systèmes sans fil et aux passionnés de liaisons radio souhaitant améliorer la qualité de leur chaîne de réception.
Ce filtre RF passif contribue à réduire les signaux hors bande pouvant dégrader les performances d’un récepteur, perturber une mesure ou provoquer une surcharge d’entrée sur un équipement sensible.
Grâce à sa fréquence centrale de 5800 MHz et à sa bande passante de 400 MHz à -1 dB, il est particulièrement adapté aux usages autour de la bande ISM 5,8 GHz.
Faible perte d’insertion et bonne réjection hors bande
Ce module offre un compromis intéressant entre atténuation réduite dans la bande utile et rejet des fréquences parasites.
Caractéristiques électriques principales :
- Fréquence centrale : 5800 MHz
- Bande passante à -1 dB : 400 MHz
- Perte d’insertion : < 2,4 dB

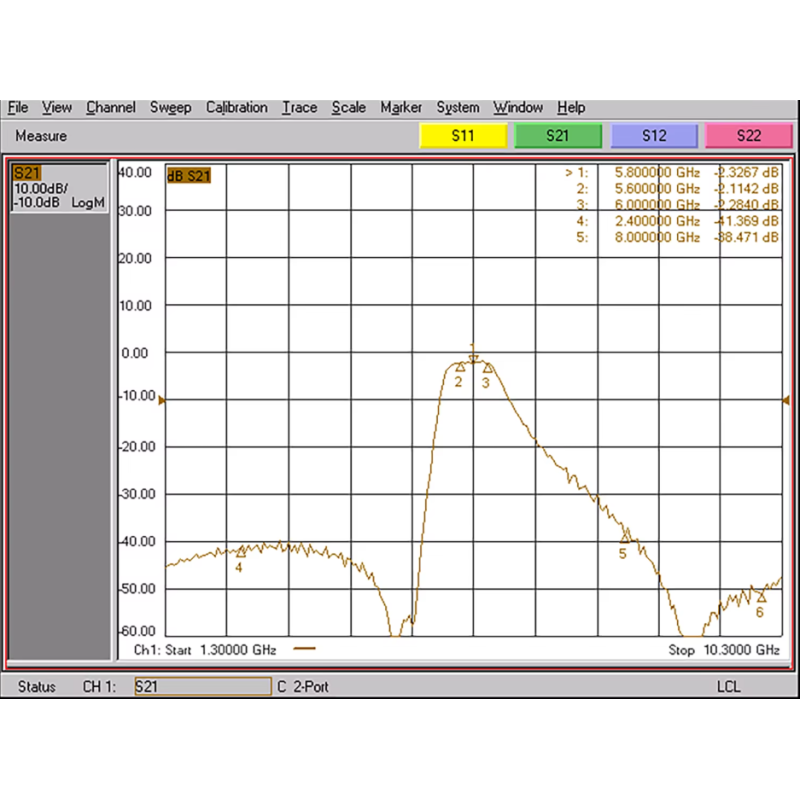

- Réjection hors bande :
-
40 dB à 2,4 GHz
-
38 dB à 8,0 GHz
-
- Impédance nominale : 50 Ω
- Puissance maximale admissible : 20 dBm (100 mW)
Ce filtrage permet de mieux isoler la zone fréquentielle recherchée et d’améliorer la sélectivité d’une installation RF, notamment en réception ou en mesure.
- AS-980
- WIfi
-
Description

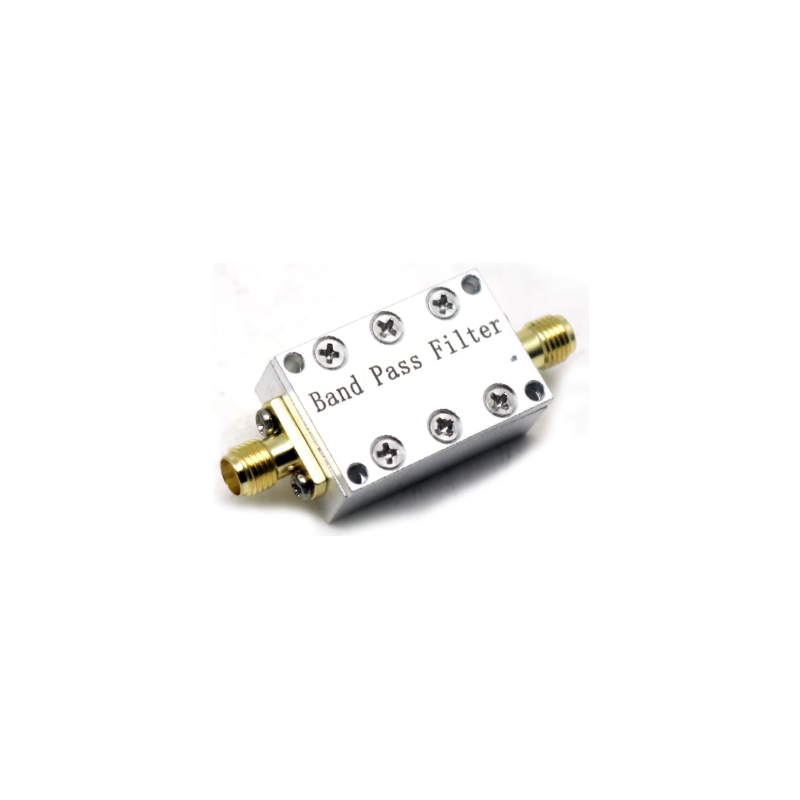

Boîtier blindé CNC compact et intégration facile
Le filtre est monté dans un boîtier en alliage d’aluminium usiné CNC, assurant à la fois robustesse mécanique et blindage électromagnétique. Son format réduit facilite son montage dans un système existant, un prototype ou une chaîne de test RF.
Caractéristiques mécaniques :
- Boîtier : alliage d’aluminium blindé EMI
- Connectique : SMA femelle
- Dimensions : 28,8 × 19 × 11 mm (hors connecteurs)
- Montage : trous filetés M2,5 en face inférieure
Cette conception compacte est bien adaptée aux environnements où l’encombrement et le blindage comptent, comme les montages embarqués, stations SDR ou bancs de mesure.
Applications : SDR, FPV 5,8 GHz, radio et mesures RF
Ce filtre passe-bande 5800 MHz peut convenir à différentes applications techniques :
- Réception SDR sur bande 5,8 GHz
- Systèmes FPV 5,8 GHz
- Expérimentations sur bande ISM 5,8 GHz
- Chaînes de test et de mesure RF
- Montages radio hyperfréquences compacts
Important : avec une puissance maximale admissible de 100 mW, ce filtre doit être utilisé avec prudence en émission. Il est surtout destiné aux chaînes RF de faible puissance, aux montages de réception et aux applications de laboratoire.
-
